FJX型蒸发循环泵

时间:2020-06-29   访问量:4906
FJX型蒸发循环泵

FJX型强制循环泵实拍视频:

三通式FJX型强制循环泵实拍视频:

一、概述

  FJX蒸发循环泵为大流量、低扬程轴流泵。FJX蒸发循环泵采用国际通用标准制造,高效节能,维修方便,适用于: 隔膜法烧碱、磷酸、制糖、熔盐、造纸、废水等行业的蒸发、浓缩、冷却,为提高设备生产能力,增加换热器的传热系数作强制循环用。安装位置:地面基础(可根据用户需要配置弹性支座)直接悬挂於蒸发器上。泵形式:立式、卧式。传动方式:直联传动、皮带传动、液力偶合、万向节传动。密封结构:组合式机械密封、填料密封。泵体制造方式:铸造、焊接。

二、性能范围

  流量:300-23000m3/h,扬程:2-12M,工作压力:0.1-0.7MPa,工作温度:-20℃-480℃

三、产品特点

  本公司引进和消化吸收了国内外同类产品的优点,对产品结构做了很大的调整,确保泵的运行可靠性、经济性、安全性。

  主要表现在:

  1、转速低,一般转速在980r/min以内,符合结晶工艺要求运行平稳。

  2、水力性能优异,效率>70%高效区宽,抗汽蚀性能好。

  3、考虑泵介质流动方向为垂直向下进,水平方向出。水流作用力对泵轴的巨大影响,在泵体内增设了泵轴外套保护装置。使介质的俯冲作用力转移到泵体上,从而保证了泵的运行稳定,大大减轻了介质对机械密封作用力的影响,延长了机械密封使用寿命。该结构的改进在国内同类产品中迈出了较大的一步。另外泵体采用整体式铸造刚性好,中间支承结构联结稳定。

  4、 轴承箱部位为方型长跨距重型结构,稳定性好,承载能力强,运行可靠,与国内同类产品相比安装方便精确(原国内轴承箱为分体式)。前后两端分别采用径向短圆柱轴承和重型成对轴承。其轴承均采用NSK(SKF)或国内优质轴承。

  5、 封轴采用副叶轮动力密封和博格曼快装式双端面机械密封组合,外接冷却冲洗水,改善轴封工作条件,机封寿命长。轴套外圆加大,与国内同类产品相比壁厚加厚变形小。


四、性能参数


型号

流量Q
(m3/h)

扬程H
(m)

功率(KW)

效率(%)

转速
(r/min)

轴功率

电机功率

FJX-250

300

2.5

3.4

7.5

60

980

FJX-300

520

3

6.8

11

62

980

FJX-350

1350

4

29.6

37

65

980

FJX-450

2200

4

46.8

55

68

980

FJX-500

2650

4

42

75

70

740

FJX-550

4000

4

62.8

110

70

750

FJX-700

4772

3.3

56.7


75.6

370

5320

3.4

64.7


76.1

400

5700

3.5

70.7


76.9

430

6154

3.6

78.8


76.6

460

6579

3.6

85.8


75.2

490

FJX-800

6142

3.8

84.3


75.4

500

6790

3.8

86.7


76.8

7400

3.7

96.6


77.2

7815

3.7

102.7


76.7

8417

3.8

115.7


75.5

FJX-900

7748

3.4

94.3


76.1

424

8407

3.4

100.6


77.4

9000

3.5

110


78

9656

3.5

119.1


77.3

10280

3.6

130.2


77.4

FJX-1000

9210

3.4

111.8


76.3

380

1078

3.5

132.6


77.5

11000

3.5

134.4


78

11970

3.6

151.1


77.3

12700

3.6

162.8


76.5

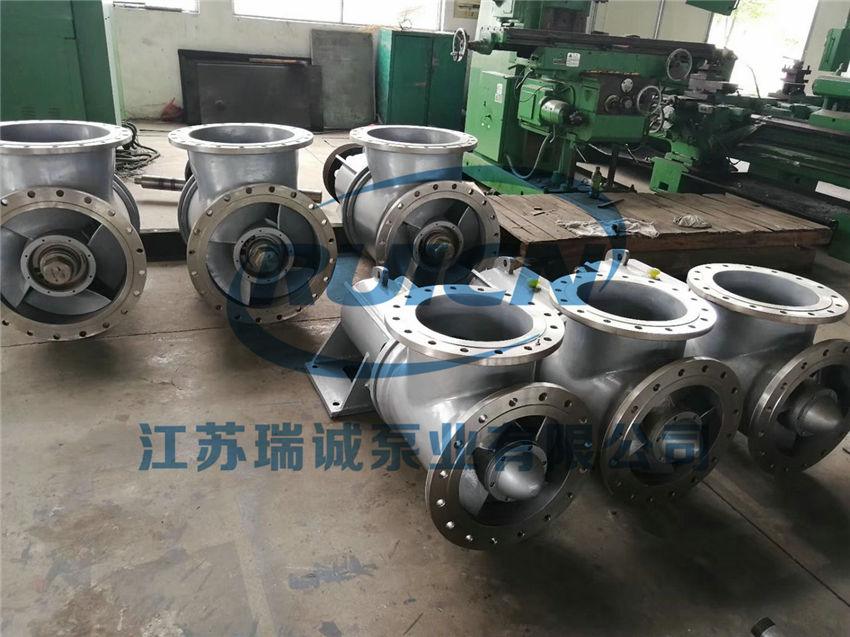

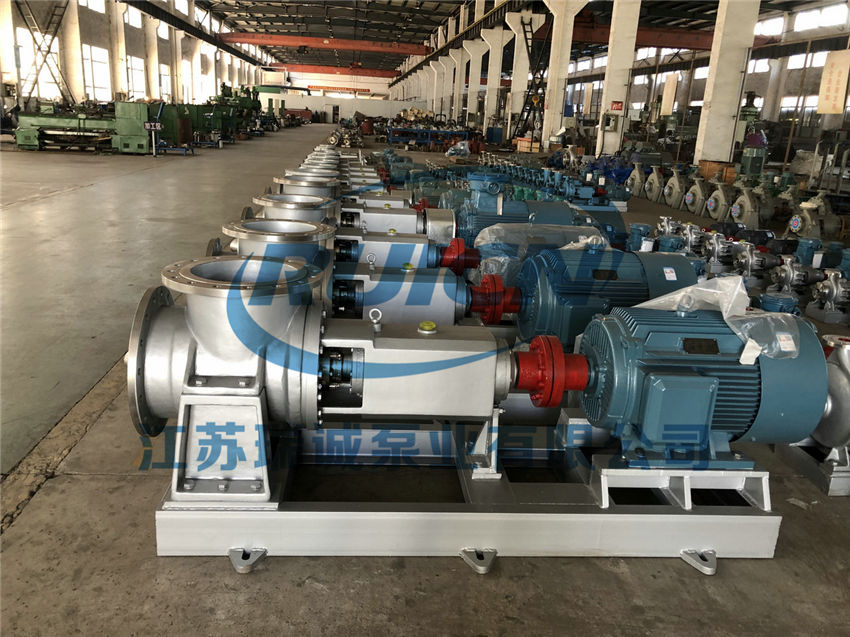

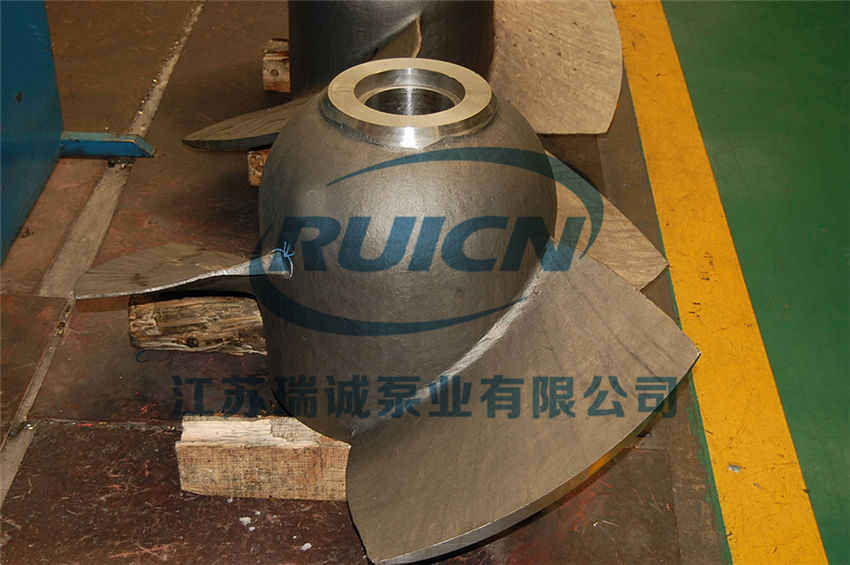

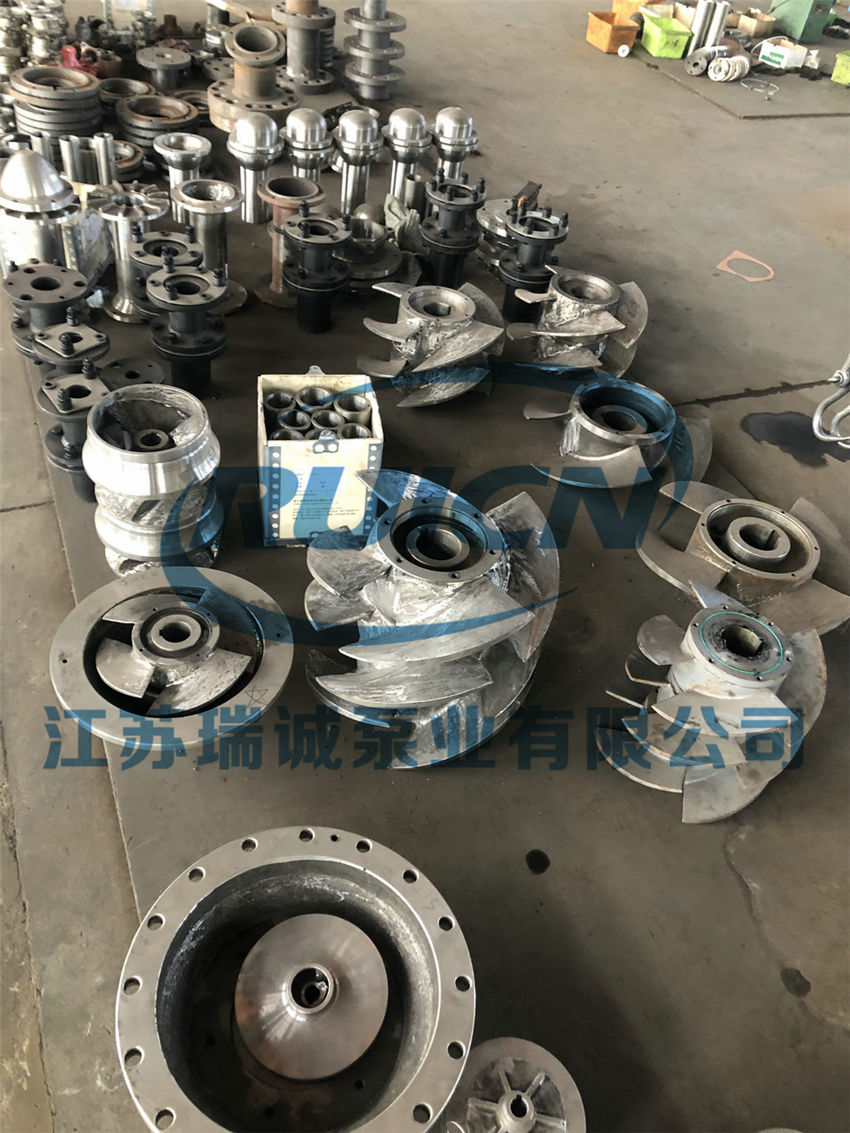

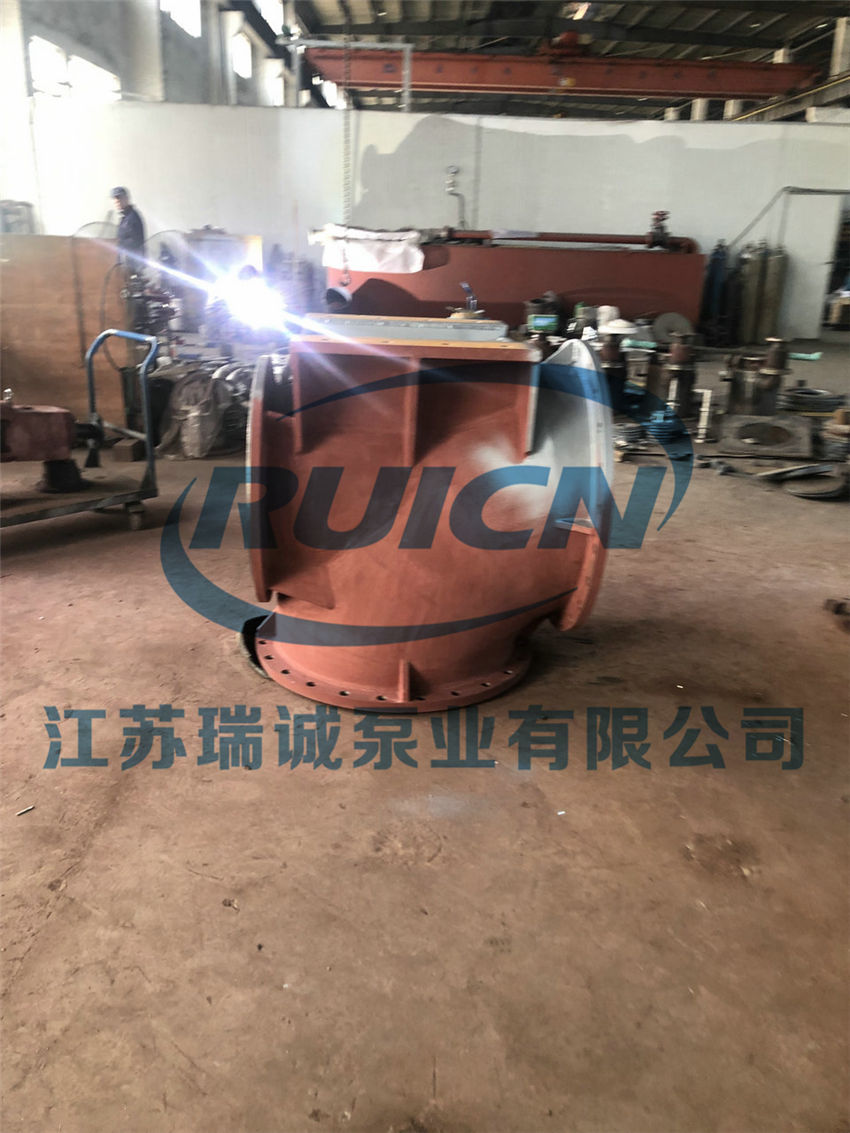

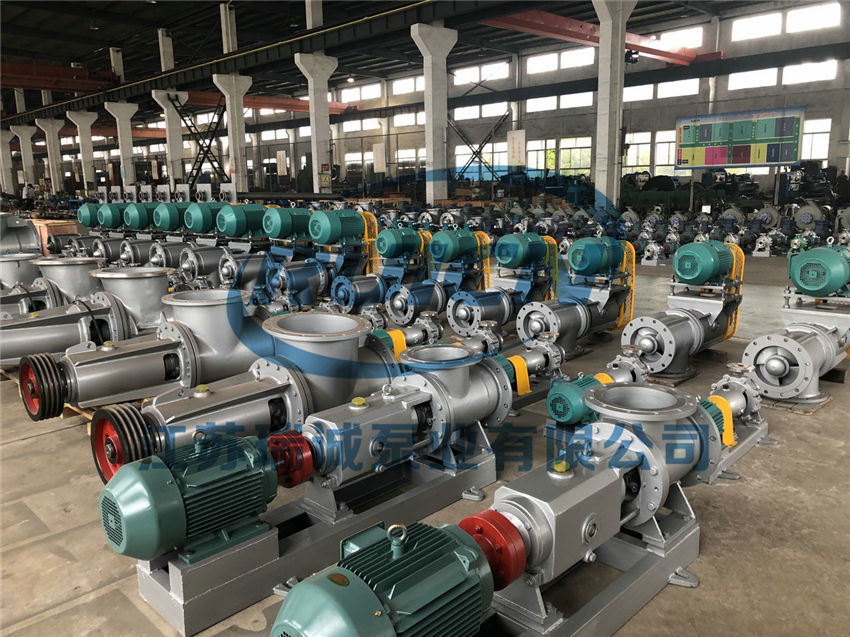

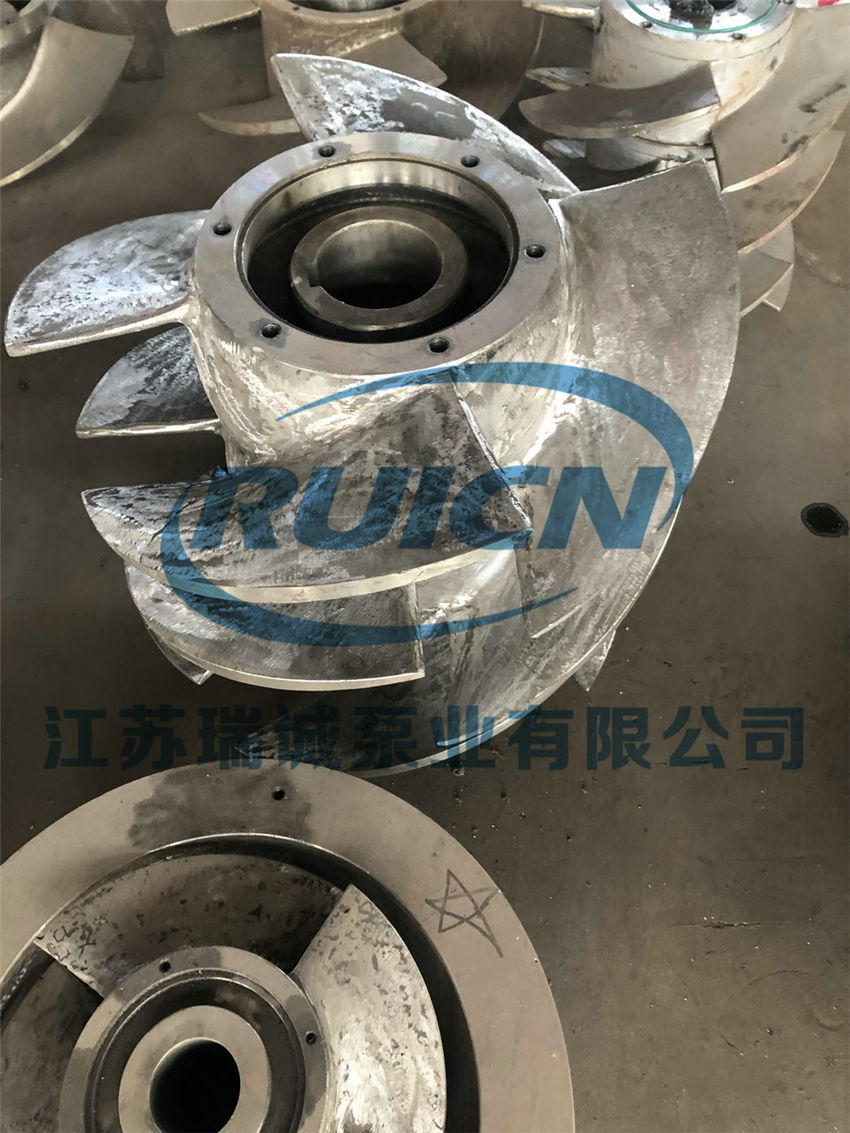

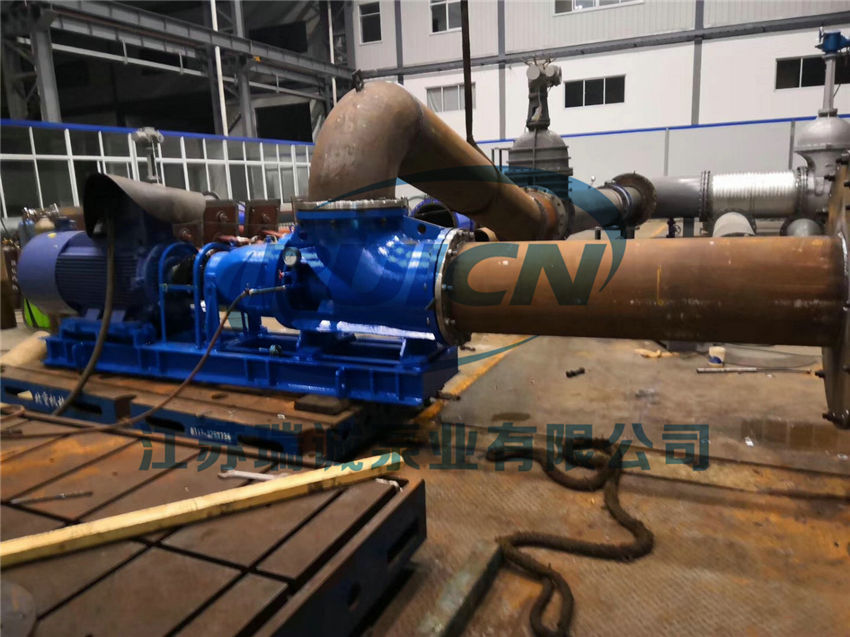

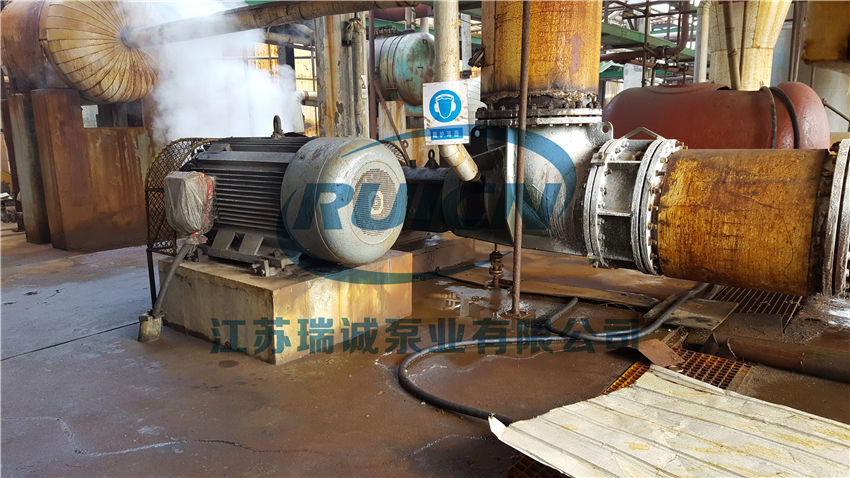

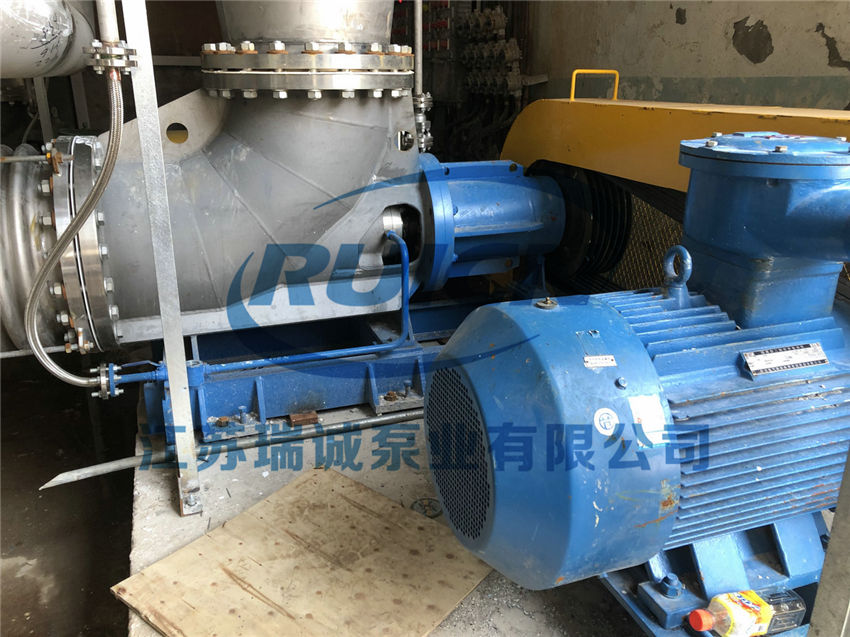

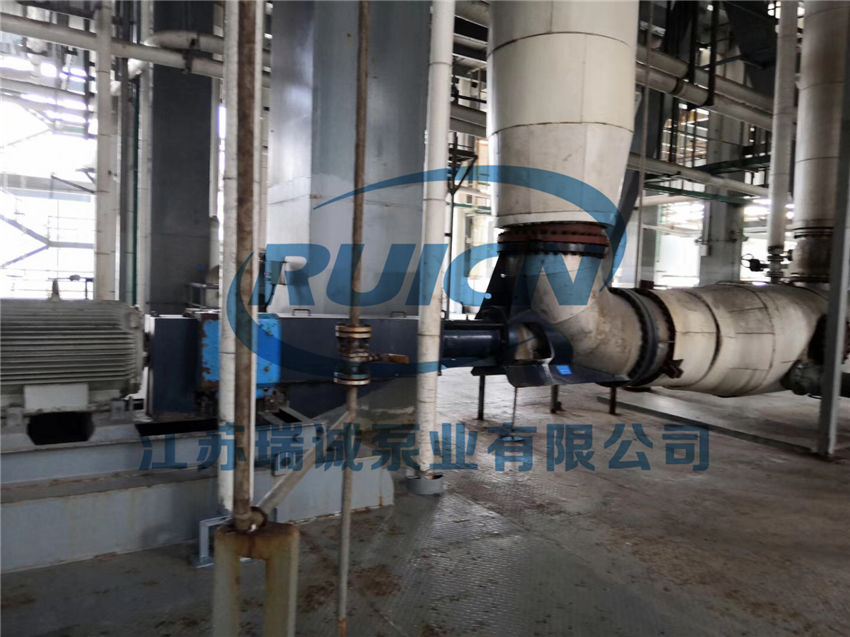

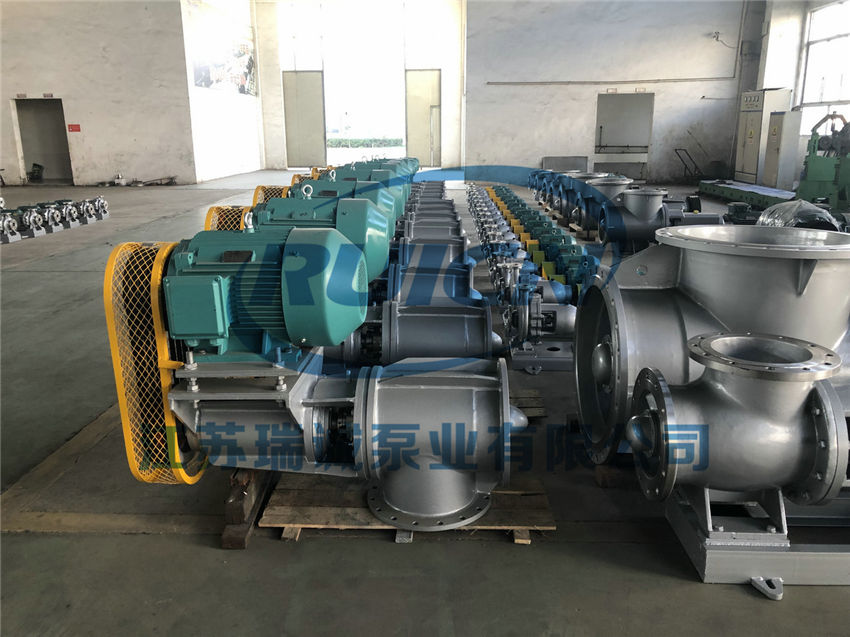

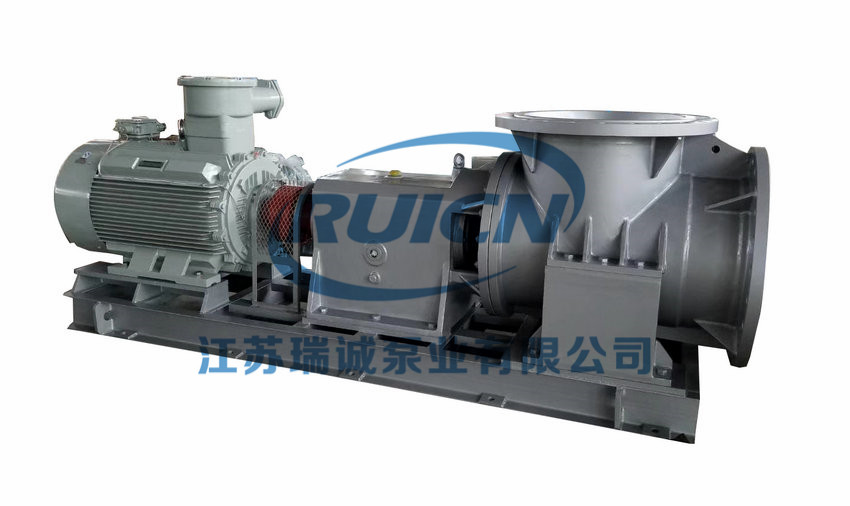

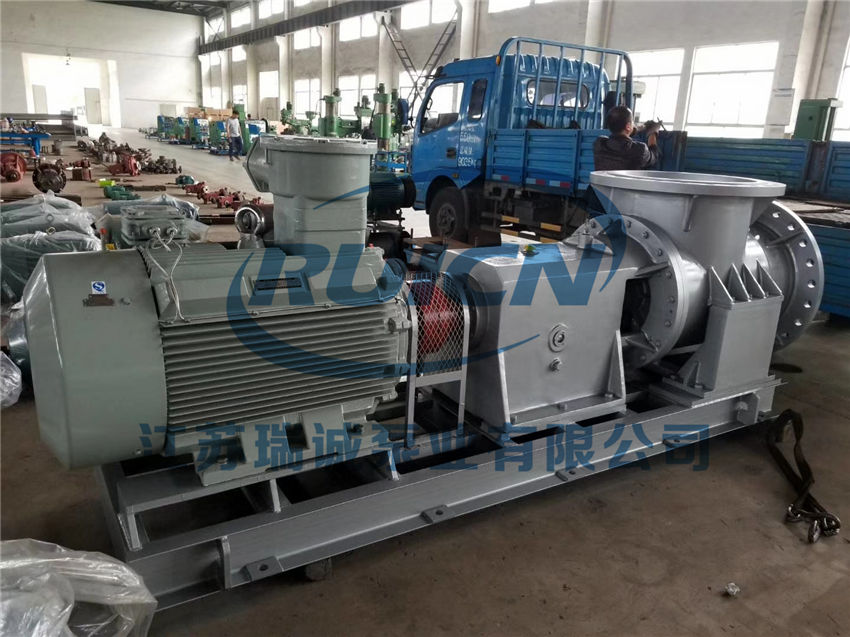

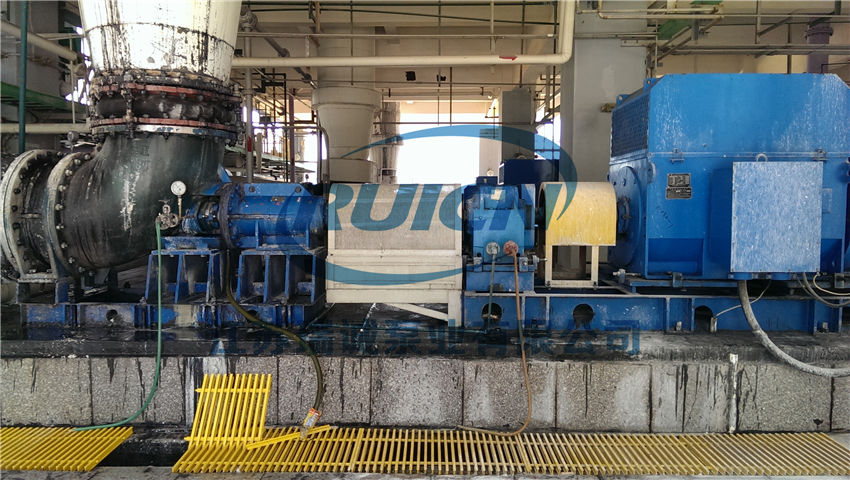

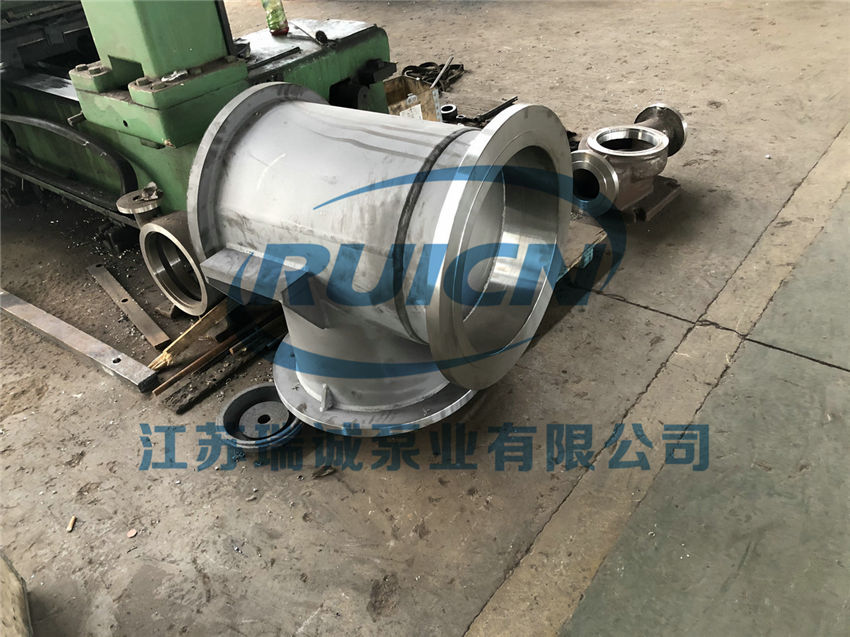

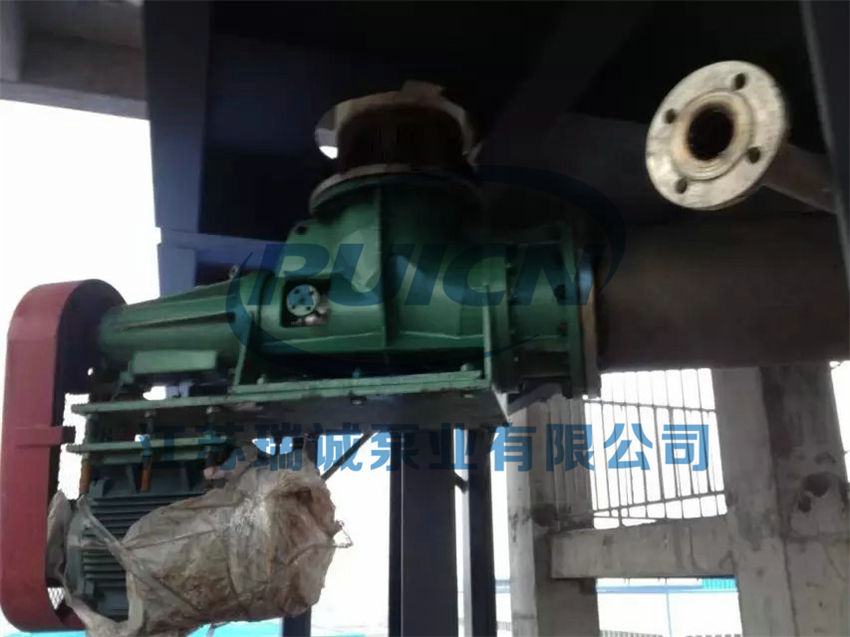

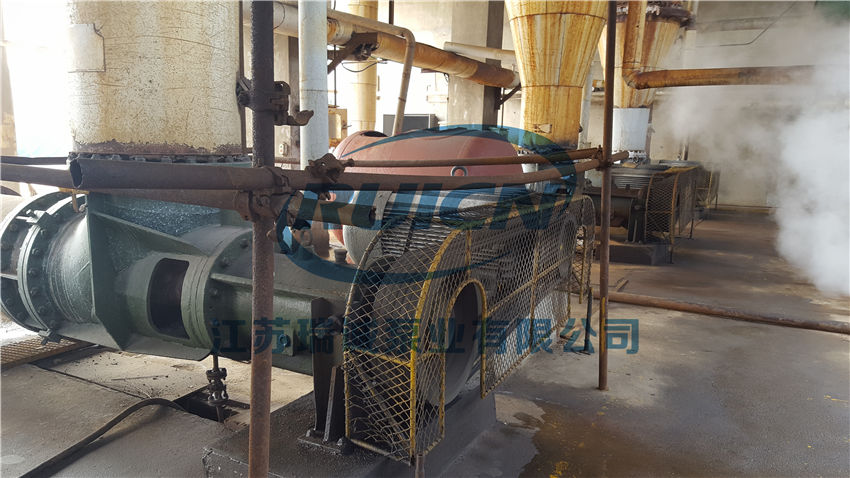

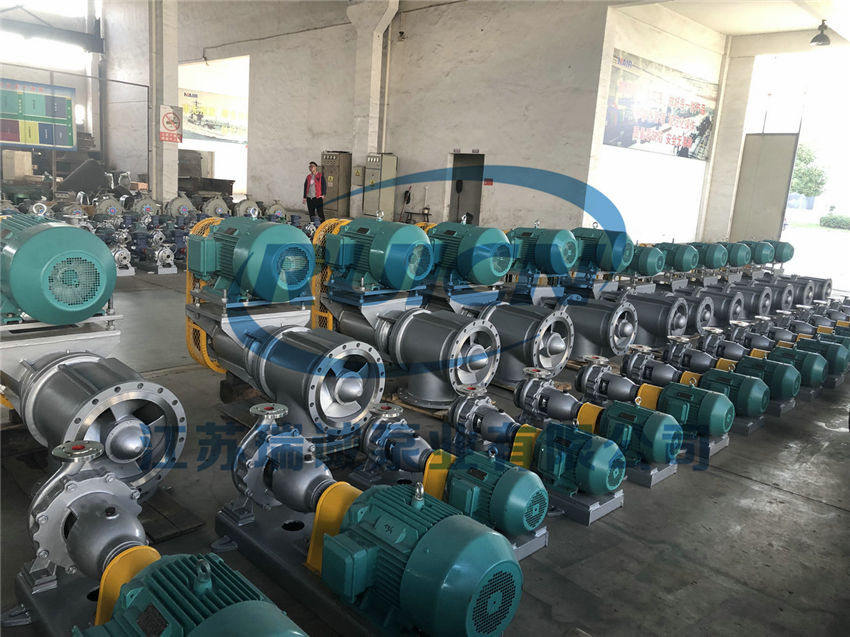

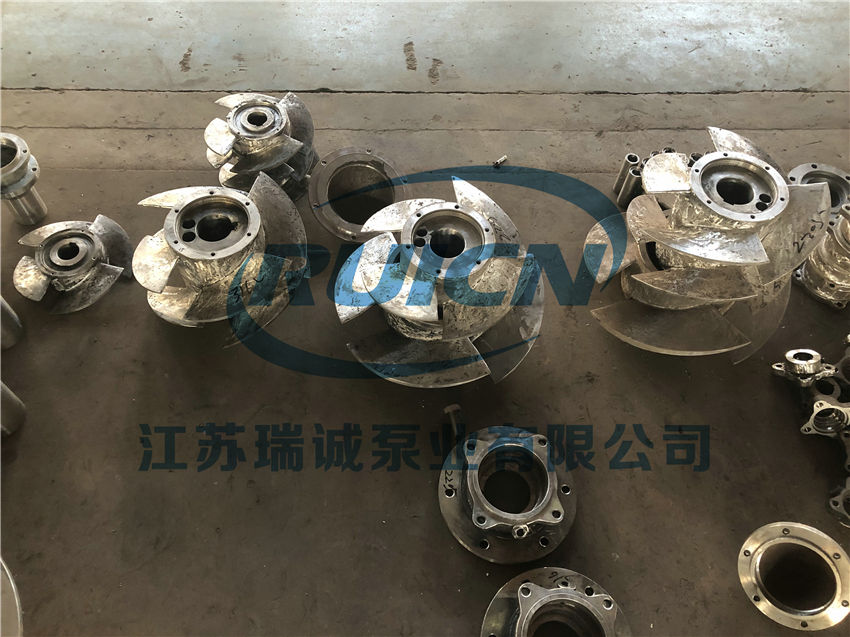

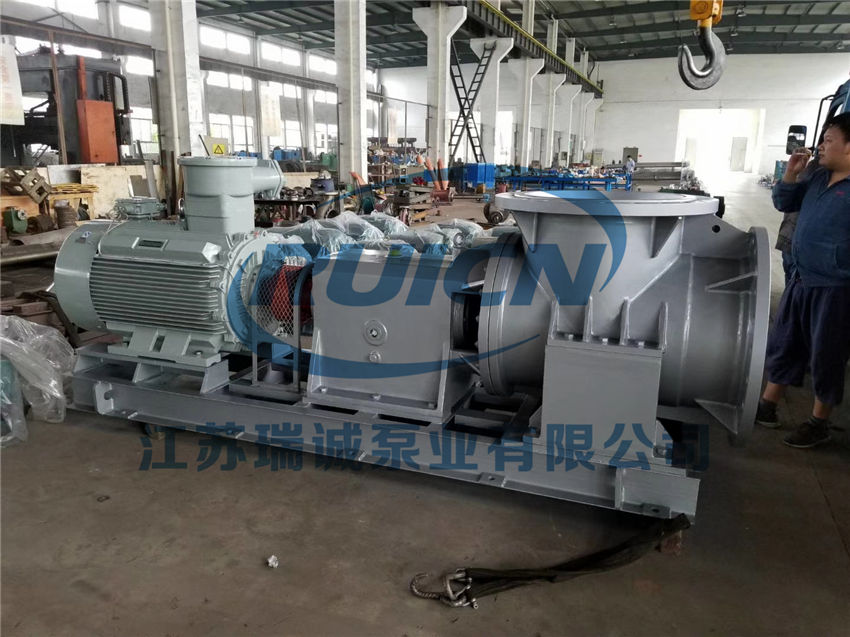

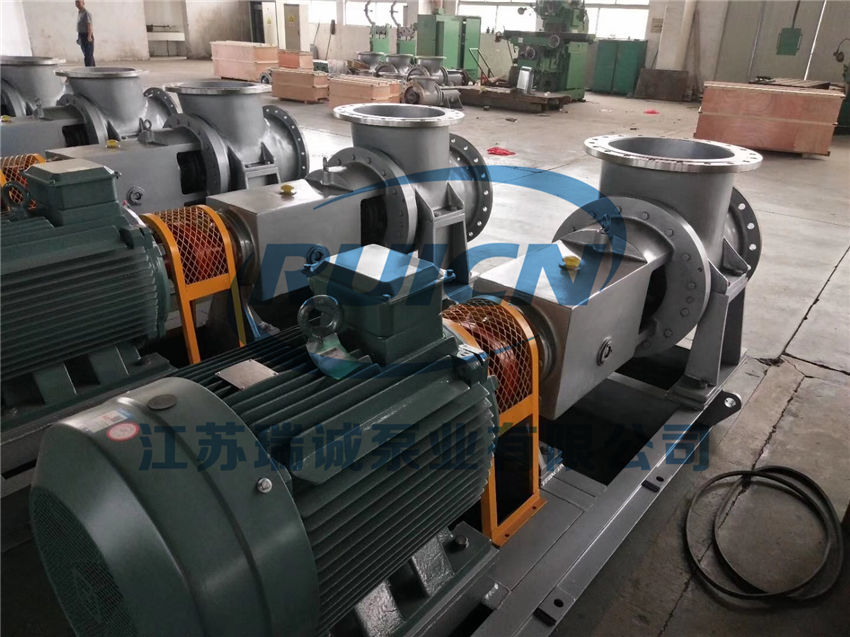

五、产品实拍及使用现场
