HJ型化工离心泵

时间:2020-06-28   访问量:4160
HJ型化工离心泵

HJ型化工离心碱泵实拍视频:

一、概述

  HJ化工离心泵是我公司在IH泵的基础上升级创新而成的标准化工流程泵。该泵为单级单吸悬臂式结构,其性能参数符合GB/T5662(等效于IS02858)标准。在设计上,采用了先进的水力模型,具有较高的效率,比IH泵提高了5%,是节能型产品。在结构设计上借鉴了美国ANSI标准,加粗了轴径、缩短了悬臂比,消除了IH泵经常断轴的弊病,提高了运行稳定性,降低了维修费用和运行成本。公司参照了美国API682标准研制出的171系列机械密封已成功地使用于纯碱、氯碱、制盐、磷化工、冶金、环保等行业及易结晶、多颗粒的工况。HJ化工离心泵泵目前己有100多个规格,基本覆盖2.5MPa压力、200℃温度下的所有化工流程应用。是与CZ、ZA并列的国内应用广泛的三大化工离心泵系列之一。

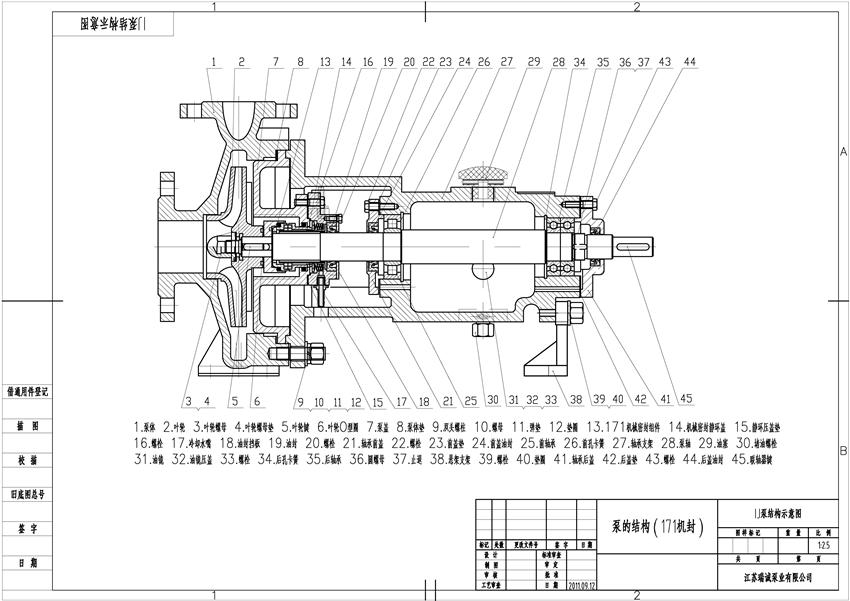

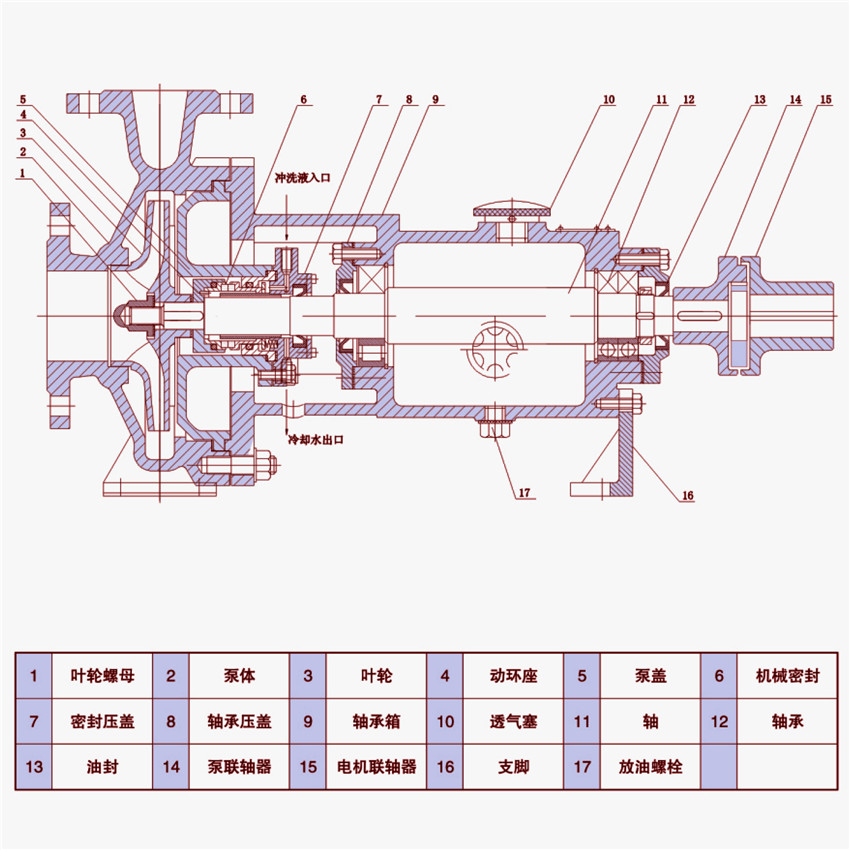

二、与IH泵相比,HJ化工离心泵结构具有以下特点:

  1、缩短了叶轮的悬臂,加粗了轴的直径;

  2、非对称截面的蜗壳、泵壳无口环;

  3、采用三只进口轴承;

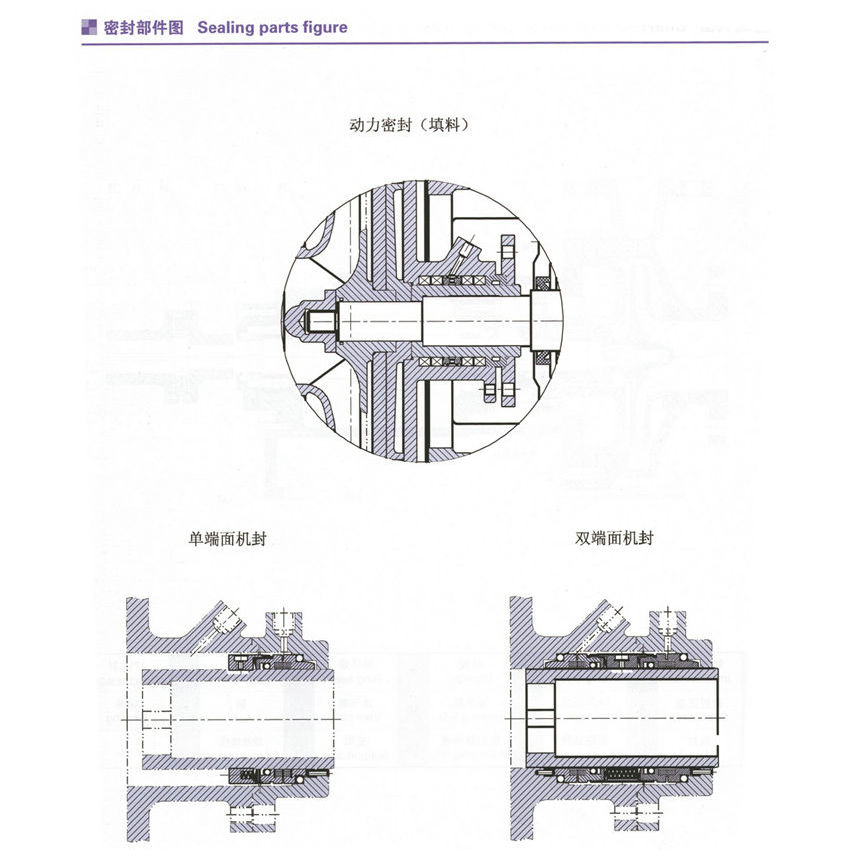

  4、装有与国外先进的双端面机械密封或填料密封相似的新型密封;

  由于以上结构使该泵有以下优越性:

  1、可以输送高粘度或固体的介质,这时泵的效率较IH泵高;

  2、非对称截面蜗壳减少了流体的冲击损失,缩短了泵壳尺寸;

  3、增加轴的强度,减少了转子的挠度,因而运行稳定,密封寿命长;

  4、叶轮螺母与叶轮做成一体,改善了泵的入口条件,提高泵的抗汽蚀性能;

  5、先进的轴封形式,使密封效果更佳,减少了泵的泄漏;

  6、可以不拆卸泵壳和叶轮的情况下调节泵的间隙,减少了维修时间,节省维修成本;



三、性能参数表

型号/性能参数

转速r/min

流量m3/h

扬程m

电机功率KW

比重  R=1.00

比重  R=1.35

比重  R=1.84

HJ40-25-125

2900

6

20

Y802-2/1.1

Y90S-2/1.5

Y90L-2/2.2

HJ40-25-125A

2900

5.2

15

Y801-2/0.75

Y802-2/1.1

Y90S-2/1.5

HJ40-25-160

2900

6

30

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ40-25-160A

2900

5.2

26

Y90S-2/1.5

Y90L-2/2.2

Y100L-2/3

HJ50-32-125

1450

6.3

5

Y801-4/0.55

Y801-4/0.55

Y801-4/0.55

HJ50-32-125

2900

12.5

20

Y90S-2/1.5

Y90L-2/2.2

Y100L-2/3

HJ50-32-125A

2900

11.3

16.2

Y90S-2/1.5

Y90S-2/1.5

Y90L-2/2.2

HJ50-32-160

1450

6.3

8

Y801-4/0.55

Y801-4/0.55

Y802-4/0.75

HJ50-32-160

2900

12.5

32

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ50-32-160A

2900

11.2

26

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ50-32-200

1450

6.3

12.5

Y802-4/0.75

Y90S-4/1.1

Y90L-4/1.5

HJ50-32-200

2900

12.5

50

Y132S1-2/5.5

Y132S2-2/7.5

Y160M1-2/11

HJ65-50-125

1450

12.5

5

Y801-4/0.55

Y801-4/0.55

Y802-4/0.75

HJ65-50-125

2900

25

20

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ65-50-125A

2900

22.5

16

Y90L-2/2.2

Y100L-2/3

Y112M-2/4

HJ65-50-160

1450

12.5

8

Y802-4/0.75

Y90S-4/1.1

Y90S-4/1.1

HJ65-50-160

2900

25

32

Y112M-2/4

Y132S1-2/5.5

Y132S2-2/7.5

HJ65-50-160A

2900

22.5

26

Y100L-2/3

Y112M-2/4

Y132S1-2/5.5

HJ65-40-200

1450

12.5

12.5

Y90S-4/1.1

Y90L-4/1.5

Y100L-4/2.2

HJ65-40-200

2900

25

50

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ80-65-125

1450

25

5

Y802-4/0.75

Y90S-4/1.1

Y90S-4/1.1

HJ80-65-125

2900

50

20

Y132S1-2/5.5

Y132S1-2/5.5

Y132S2-2/7.5

HJ80-65-125A

2900

46.5

17.3

Y112M-2/4

Y132S1-2/5.5

Y132S2-2/7.5

HJ80-65-160

1450

25

8

Y90S-4/1.1

Y90L-4/1.5

Y100L1-4/2.2

HJ80-65-160

2900

50

32

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ80-65-160A

2900

46

28

Y132S2-2/7.5

Y160M1-2/11

Y160M1-2/11

HJ80-50-200

1450

25

12.5

Y100L1-4/2.2

Y100L1-4/2.2

Y100L2-4/3

HJ80-50-200

2900

50

50

Y160M1-1/11

Y160M2-2/15

Y180M-2/22

HJ100-80-125

1450

50

5

Y90L-4/1.5

Y100L1-4/2.2

Y100L2-4/3

HJ100-80-125

2900

100

20

Y160M1-2/11

Y160M2-2/15

Y160L-2/18.5

HJ100-80-125A

2900

93

17.3

Y132S2-2/7.5

Y160M1-2/11

Y160M2-2/15

HJ100-80-160

1450

50

8

Y100L1-4/2.2

Y100L2-4/3

Y112M-4/4

HJ100-80-160

2900

100

32

Y160M2-2/15

Y160L-2/18.5

Y200L1-2/30

HJ100-80-160A

2900

93

28

Y160M1-2/11

Y160M2-2/15

Y160L-2/18.5

HJ100-80-200

1450

75

12.5

Y112M-4/4

Y132M-4/5.5

Y132M-4/7.5

HJ100-80-200

2900

150

50

Y200L1-2/30

Y225M-2/45

Y250M-2/55

HJ100-65-200

1450

50

12.5

Y100L2-4/3

Y112M-4/4

Y132S-4/5.5

HJ100-65-200

2900

100

50

Y180M-2/22

Y200L1-2/30

Y225M-2/45


HJ125-80-200

2900

150

50

Y200L1-2/30

Y225M-2/45

Y250M-2/55

HJ125-100-250

1450

100

20

Y160M-4/11

Y160M-4/11

Y160L-4/15

HJ125-100-250

2900

200

80

Y280S-2/75

Y280M-2/90

Y315S-2/110

HJ150-125-250

1450

200

20

Y180M-4/18.5

Y180L-4/22

Y200L-1/30

HJ200-150-250

1450

300

20

Y200L-4/30

Y225S-4/37

Y225M-4/45

HJ200-150-250

1450

400

20

Y200L-4/30

Y225S-4/37

Y225M-4/55

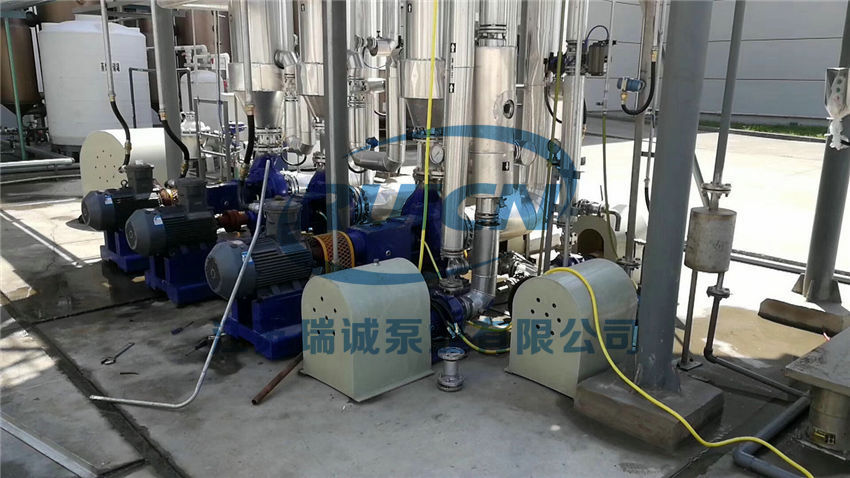

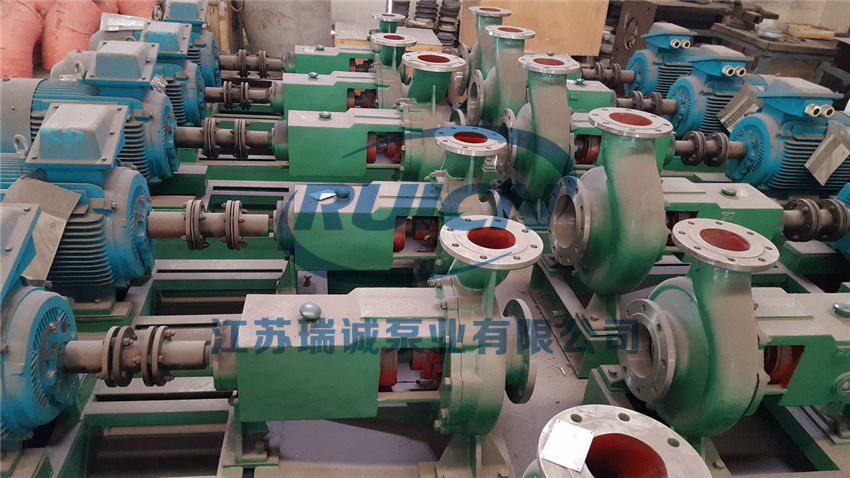

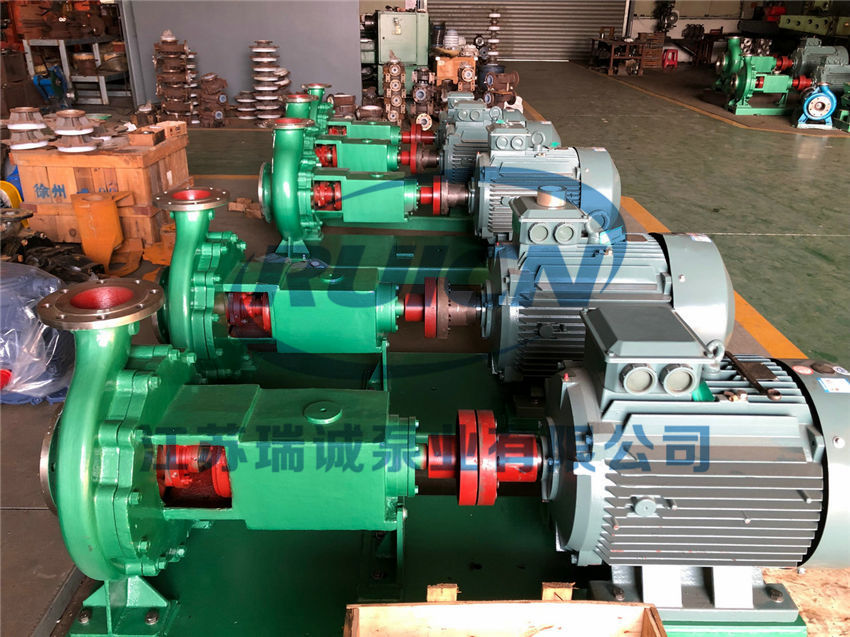

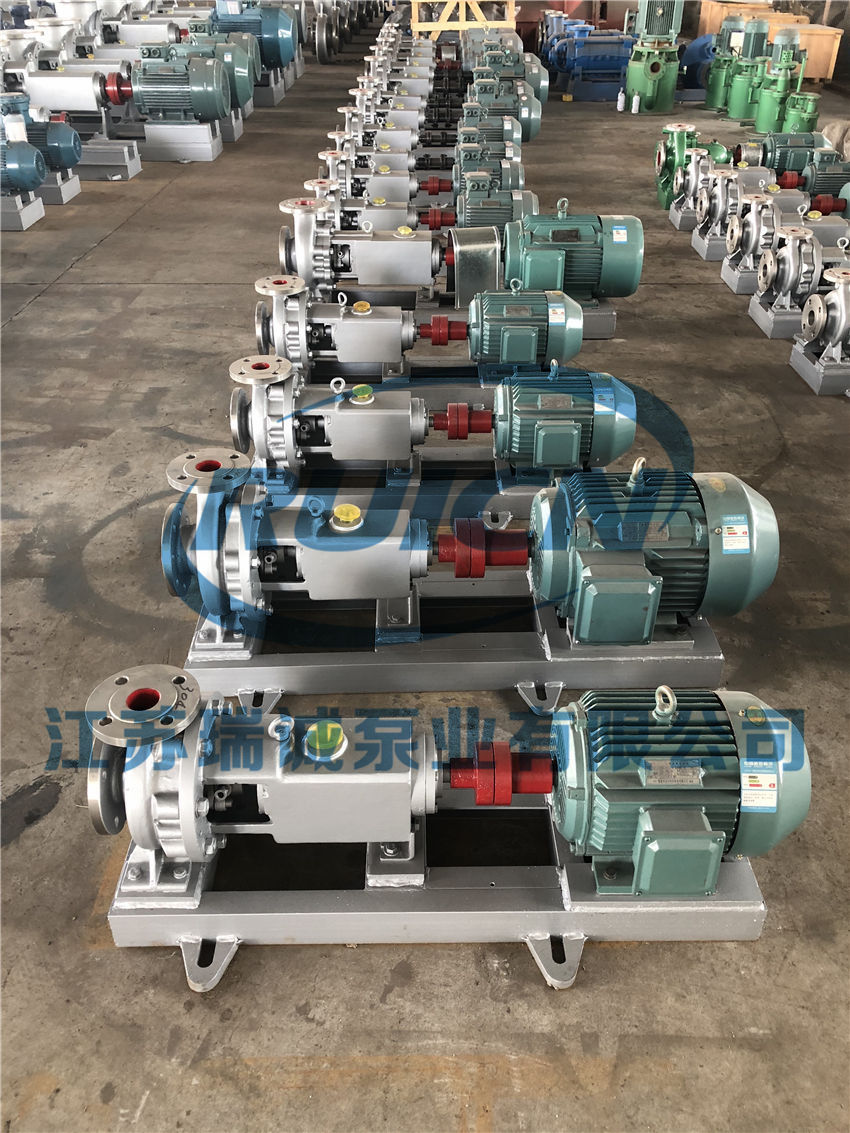

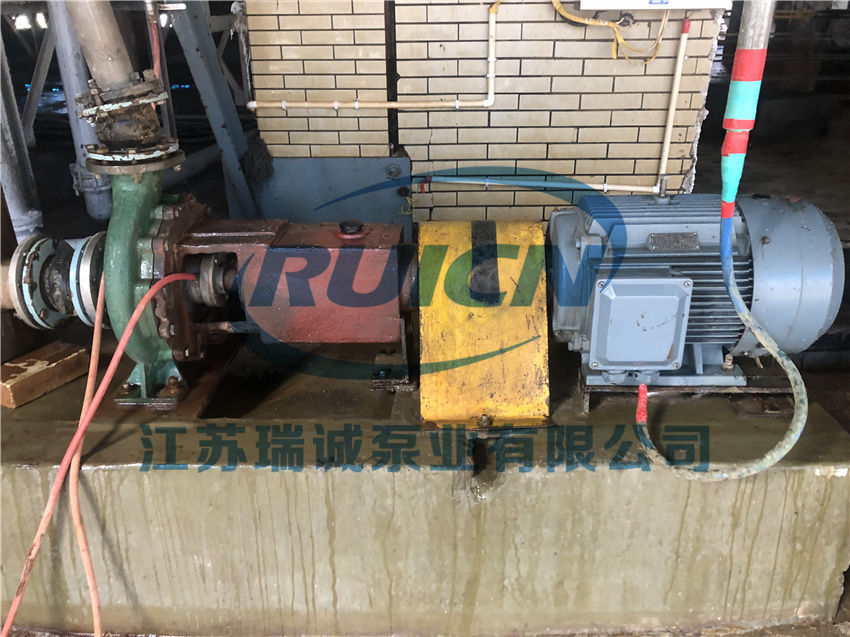

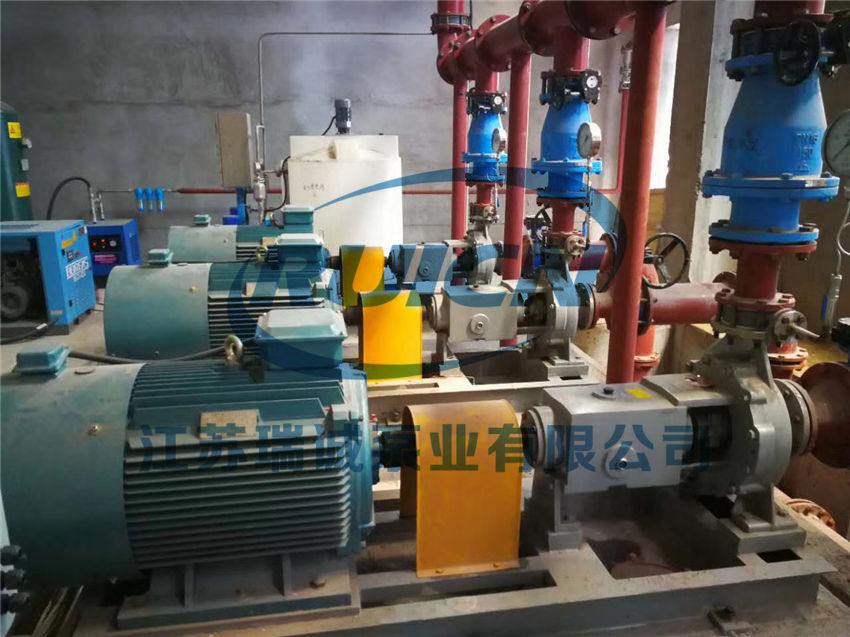

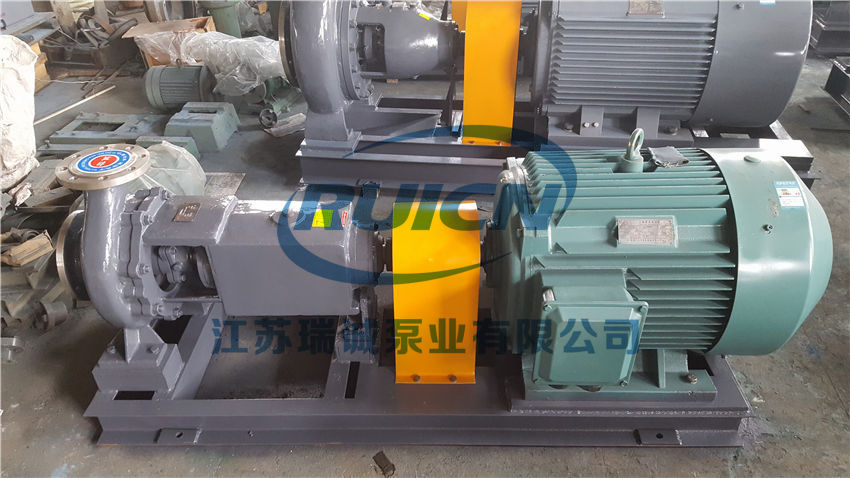

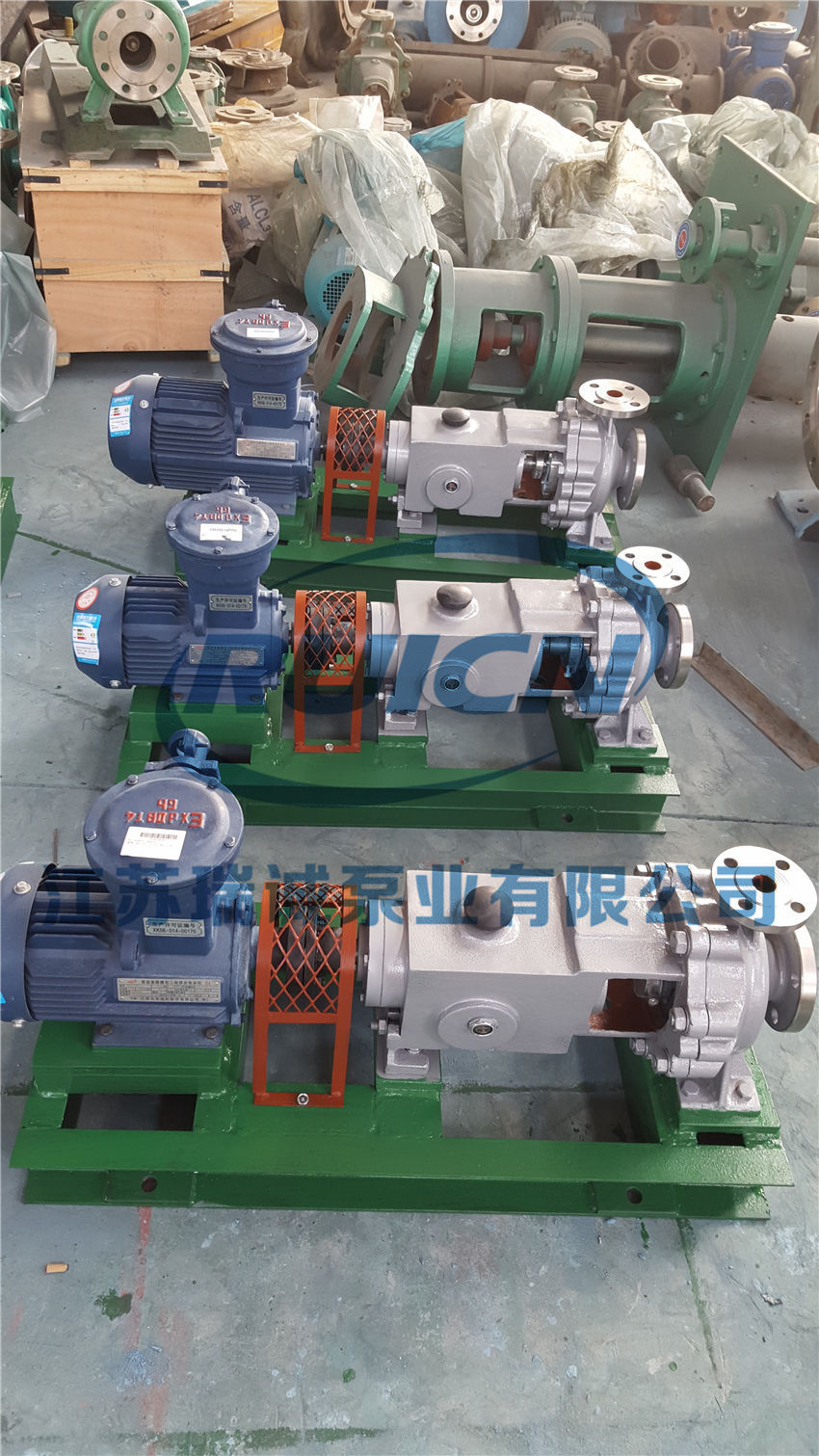

四、产品实拍及使用现场
