ZH型不锈钢自吸泵

时间:2020-07-10   访问量:4424
ZH型不锈钢自吸泵

ZH型不锈钢自吸泵出厂检测实拍视频:

ZH型不锈钢自吸泵待发货实拍视频:

一、概述

  ZH不锈钢自吸泵是我公司结合国内外同类产品研制生产的一种单级单吸自吸式化工离心泵,该泵适用于输送温度为0℃~150℃,不含固体颗粒,物理性能类似水的介质,如需输送含固量较高的介质可选用我公司ZW型污水泵。

  泵的性能范围:流量为1.6~400m3/h、扬程为5~125m。上吸高度为5米以内。

  根据所输送介质的不同,ZH型自吸式化工离心泵接触液体部分的材料可选用铸钢、304、316L等材料制造。

二、型号说明

  ZH50-32-160A

  Z——自吸式泵代号

  H——化工离心泵代号

  50——泵吸入口直径(mm)

  32——泵出液口直径(mm)

  160——泵叶轮名义直径(mm)

  A——切割叶轮直径顺序,以A、B、C表示


三、性能参数


泵型号

泵额定转速
  n=2900r/min

泵额定转速
  n=1450r/min

流量
  (m3/h)

扬程
  (m)

配用机电
  (KW)

流量
  (m3/h)

扬程
  (m)

配用机电
  (KW)

ZH25-25-125

3.2

20

1.1

1.6

5

0.55

ZH25-25-160

3.2

32

2.2

1.6

8

0.55

ZH25-25-200

3.2

50

5.5

1.6

12.5

0.75

ZH25-25-250

3.2

80

7.5

1.6

20

1.5

ZH40-32-125

6.3

20

1.5

3.2

5

0.55

ZH40-32-160

6.3

32

3

3.2

8

0.55

ZH40-32-200

6.3

50

5.5

3.2

12.5

1.1

ZH40-32-250

6.3

80

11

3.2

20

2.2

ZH50-32-125

12.5

20

3

6.3

5

0.55

ZH50-32-160

12.5

32

4

6.3

8

0.55

ZH50-32-200

12.5

50

7.5

6.3

12.5

1.1

ZH50-32-250

12.5

80

15

6.3

20

2.2

ZH65-50-125

25

20

4

12.5

5

0.55

ZH65-50-160

25

32

7.5

12.5

8

1.5

ZH65-40-200

25

50

11

12.5

12.5

2.2

ZH65-40-250

25

80

22

12.5

20

3

ZH65-40-315

25

125

37

12.5

32

5.5

ZH80-65-125

50

20

7.5

25

5

0.75

ZH80-50-160

50

32

11

25

8

1.5

ZH80-50-200

50

50

18.5

25

12.5

2.2

ZH80-50-250

50

80

37

25

20

4

ZH80-50-315

50

125

75

25

32

7.5

ZH100-80-125

100

20

15

20

5

1.5

ZH100-80-160

100

32

22

20

8

2.2

ZH100-65-200

100

50

37

20

12.5

4

ZH100-65-250

100

80

55

20

20

5.5

ZH100-65-315

100

125

75

20

32

11

ZH125-100-200

200

50

55

100

12.5

7.5

ZH125-100-250

200

80

75

100

20

11

ZH125-100-315

200

125

110

100

32

18.5

ZH125-100-400




100

50

37

ZH150-125-250




200

20

18.5

ZH150-125-315




200

32

37

ZH150-125-400




200

50

75

ZH200-150-250




400

20

55

ZH200-150-315




400

32

75

ZH200-150-400




400

50

110

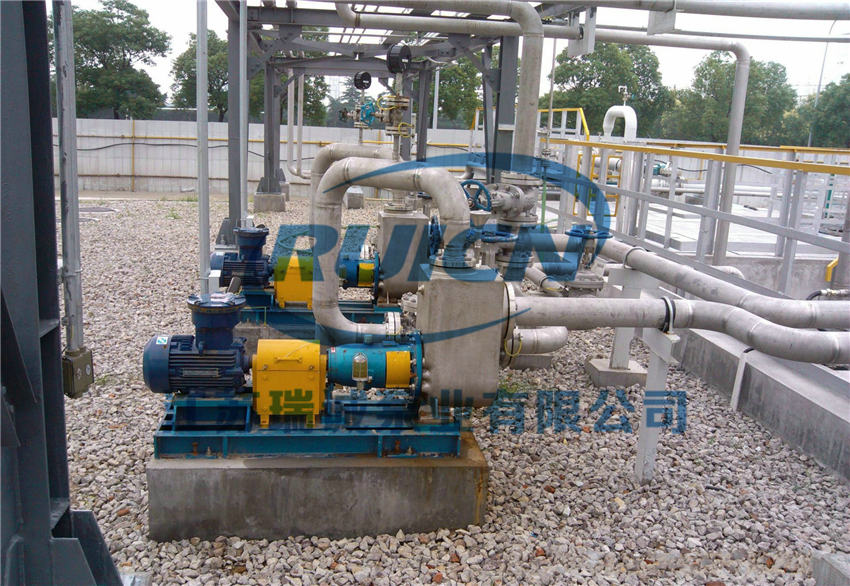

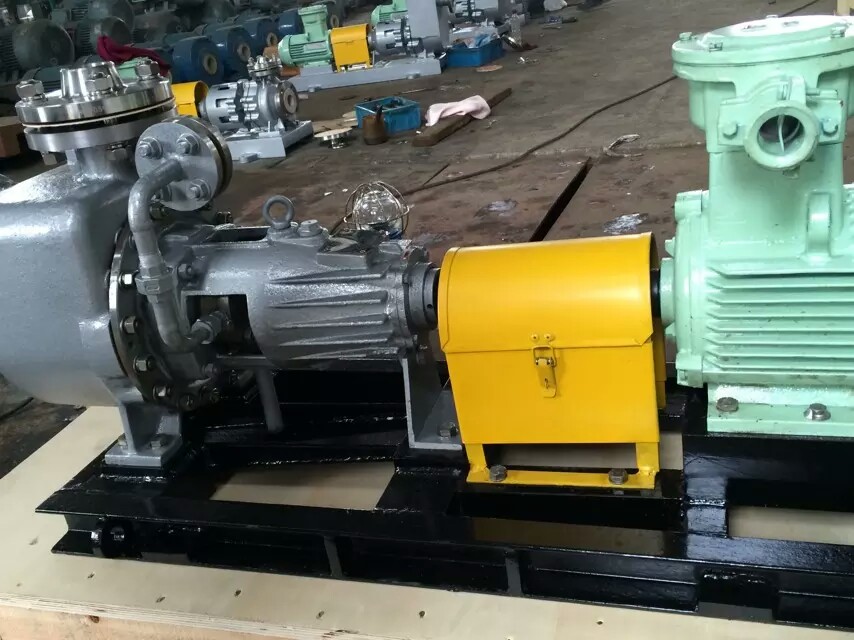

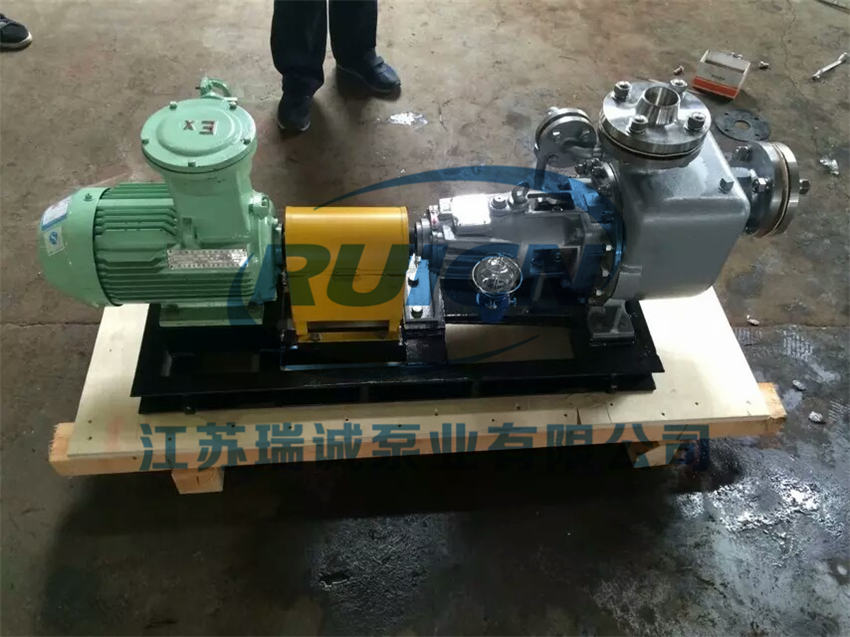

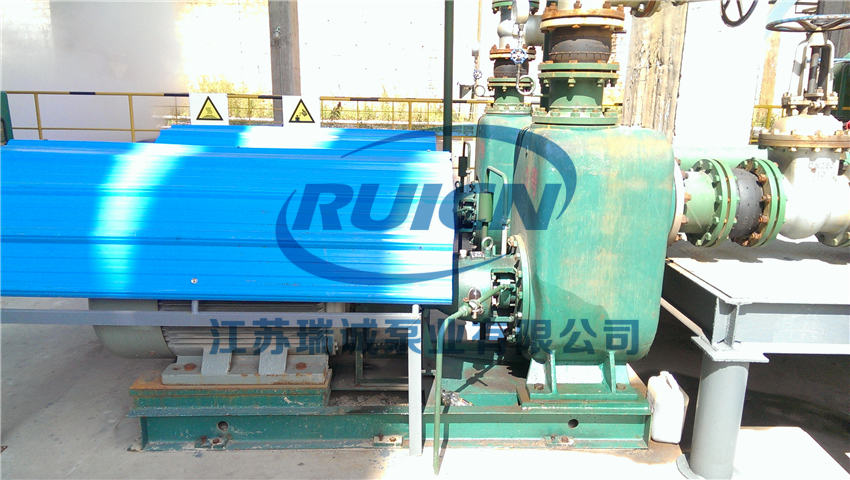

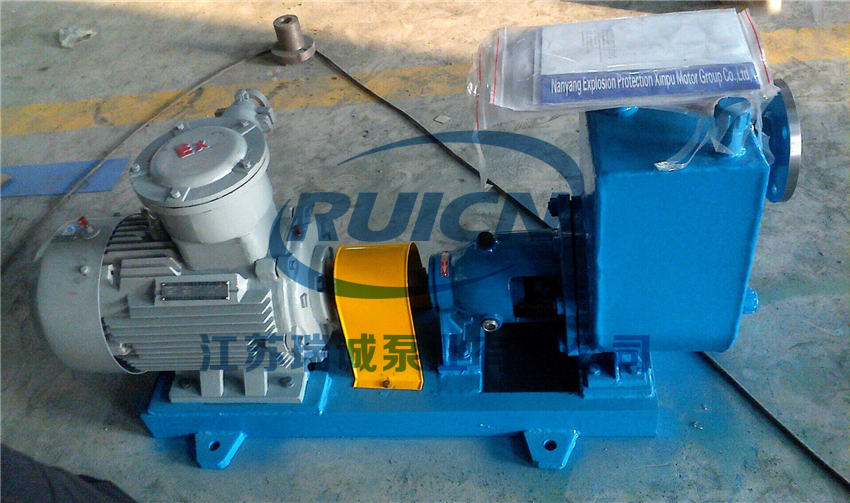

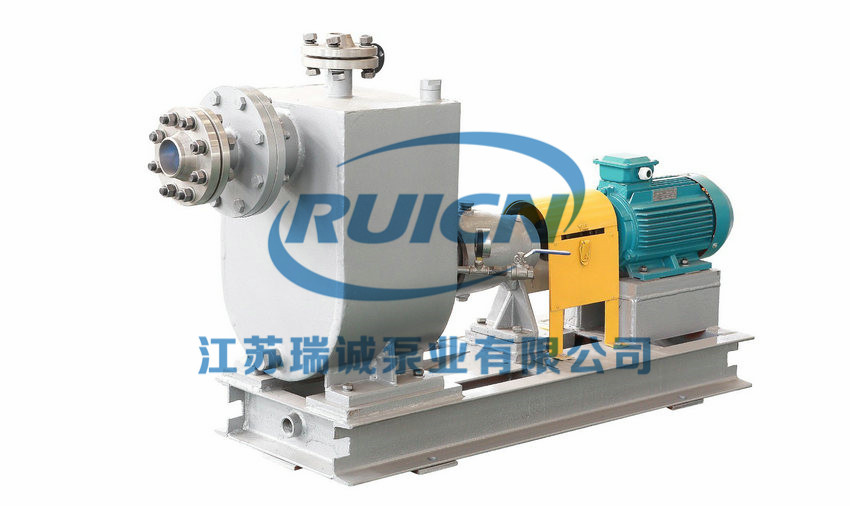

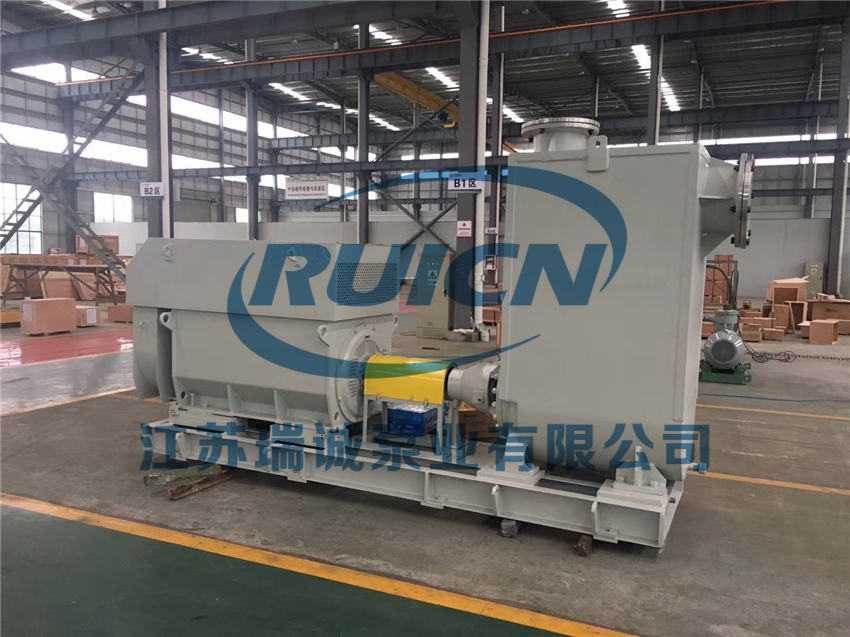

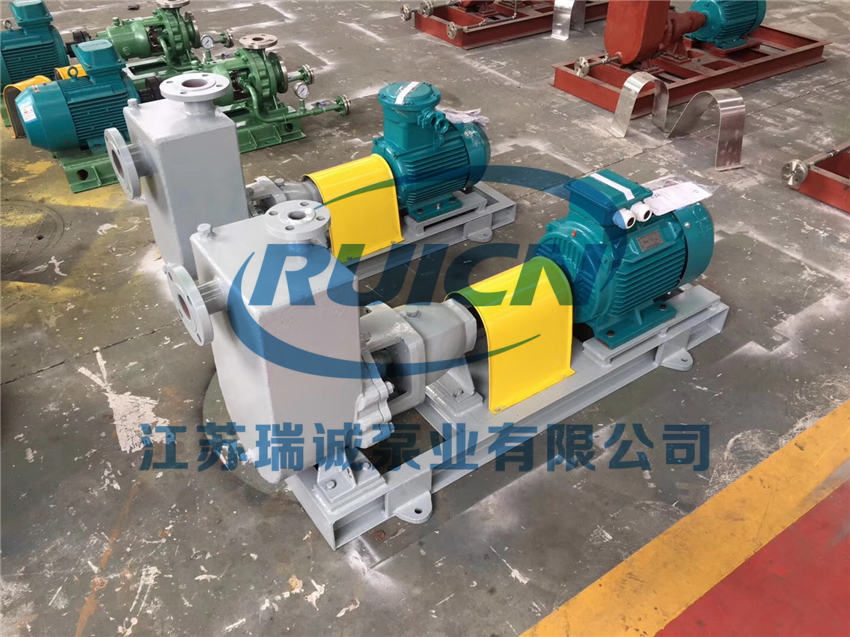

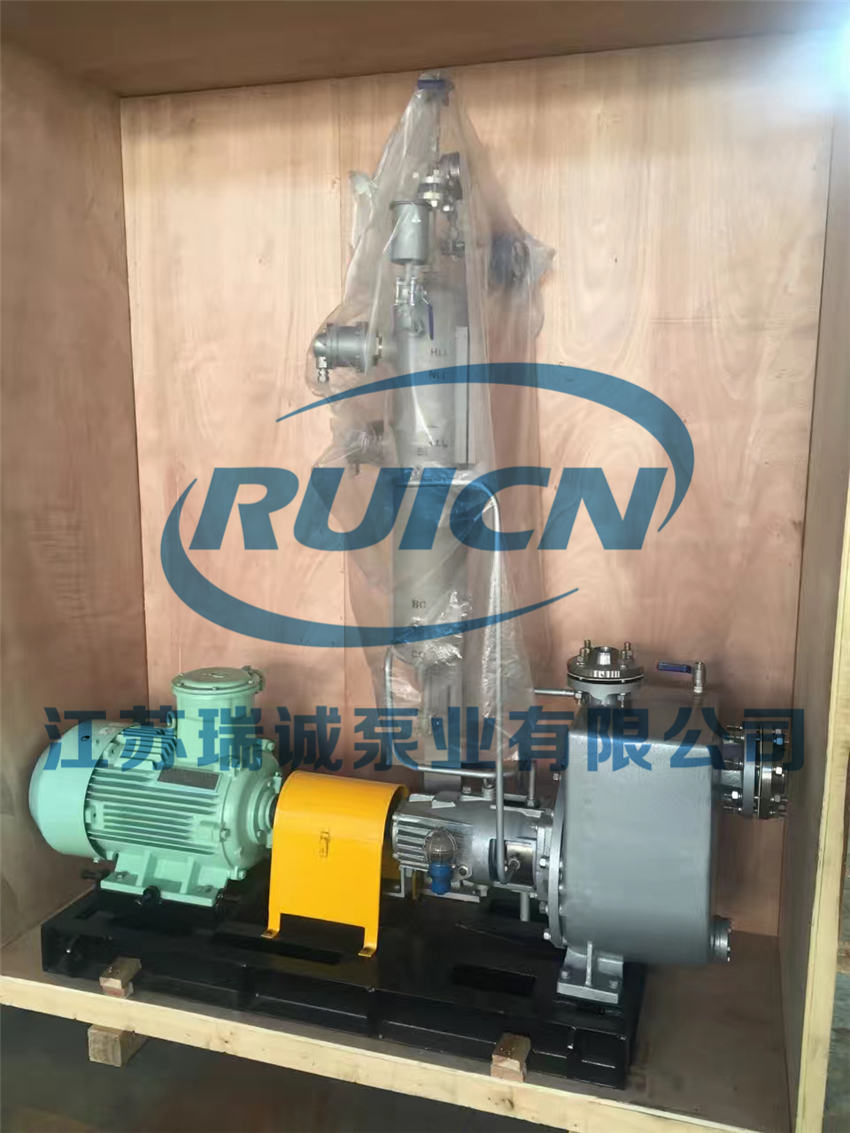

四、产品实拍及使用现场
