ZE型高温高压石油化工流程泵

时间:2020-07-14   访问量:3117
ZE型高温高压石油化工流程泵

ZA、ZE型石油化工流程泵出厂检测实拍视频:

一、概述

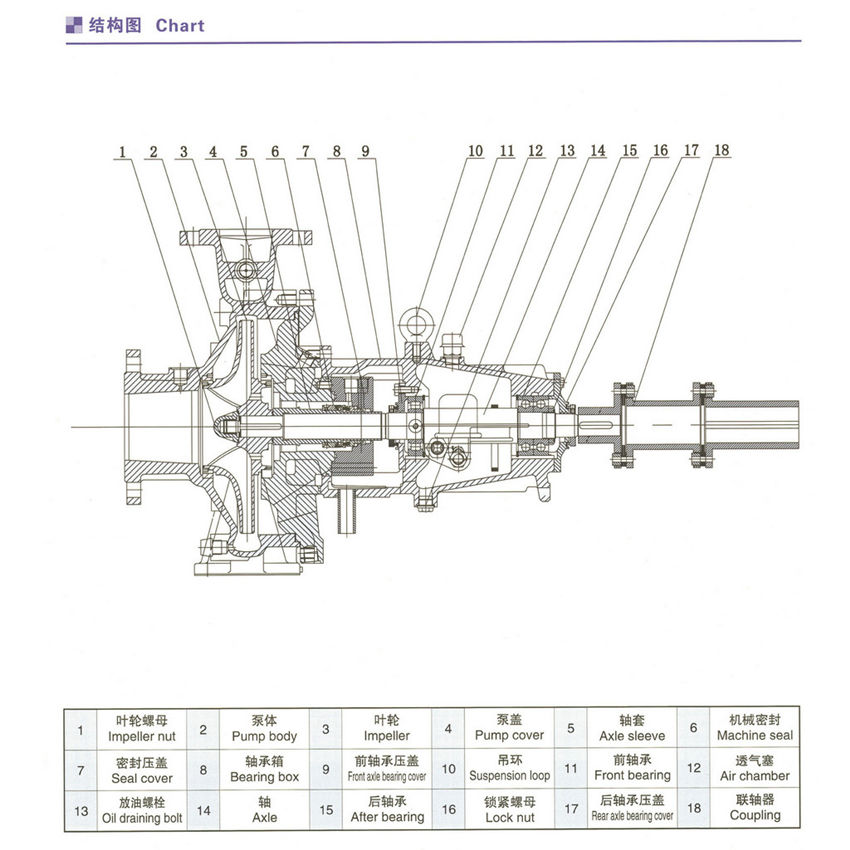

  ZE化工流程泵是根据API610、API682规范设计的。该泵为单级单吸悬臂式涡壳泵,泵体为中心线支撑。轴向吸入,径向排出。轴向力采用前后口环及平衡孔进行水力平衡。机械密封可采用单端面或双端面平衡型集装式。机械密封并配有冷却、冲洗或密封液系统,密封管路系统按API规范设计。最大工作压力5.0MPa 。吸入与排出法兰可按GB、DIN、ANSI标准设计。

二、特点

  ZE化工流程泵管路按API标准规范设计,可对中心支撑的泵支座进行冷却,当温度T≤200℃时轴承架不须冷却;当温度T>200℃时轴承架采用风冷或水冷却。泵盖具有冷却或加热管接头,轴封采用单端面或双端面机械密封,配有冷却、冲洗或密封液系统,不锈钢材质有304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等,最大工作压力 :5.0MPa,温度:-80℃—+450℃,流量:3-2600m3/h,扬程:3-260m,转速1450-2900r/min。


三、用途

  ZE化工流程泵适合输送清洁或含有少量颗粒的液体,低温的、高温的、中性的、、有腐蚀的液体。适用于炼油、石油化工、煤加工及低温工程、造纸、医药、供水、发电、环保、合成纤维、化肥、冶金、食品等。

四、性能参数

型号

流量Q

扬程H
(m)

转速
(r/min)

轴功率

电机功率

效率
(%)

必需汽蚀余量
(NPSH)

叶轮直径
(mm)

m3/h

L/s

kw

ZA25-200

11.5

3.2

49

2950

3.8

5.5

42

1.6

209

5.8

1.6

12

1475

0.55

1.1

38

1.2

209

ZA40-160

28

7.8

33

2950

3

5.5

62

3

169

14

3.9

8

1475

0.53

1.1

59

0.8

169

ZA40-200

29

8.2

53

2950

7.5

11

58

2.2

209

14.5

4.1

13

1475

1.1

1.5

55

0.8

209

ZA40-250

32

8.9

78

2950

13.5

18.5

53

2.2

259

16

4.5

19.5

1475

1.8

3

43.5

0.75

259

ZA40-315

42

11.5

115

2950

30

37

46

1.25

324

21

5.8

29

1475

4.5

5.5

42

0.50

324

ZA50-160

50

14

34

2950

7.0

11

71

2.40

169

25

7

8.4

1475

0.87

1.5

69

0.75

169

ZA50-200

62

17

52

2950

13.5

18.5

68

2.6

209

31

8.5

13

1475

1.7

3

65.5

0.75

209

ZA50-250

70

19.4

82

2950

24

30

65

2.4

259

35

9.7

20

1475

3.2

4

62.5

0.7

259

ZA50-315

87

24.4

115

2950

50

55

56

2.2

324

44

12.2

28

1475

6.5

11

53

0.5

324

ZA50-400

82

23.6

194

2950

92

110

48

2.0

409

41

11.8

48

1475

12.7

15

45

0.5

409

ZA80-160

94

26.5

32

2950

11

15

78

3

169

47

13.3

8

1475

1.5

2.2

72

1.4

169

ZA80-200

103

28.5

54

2950

20

30

76

3.2

209

51

14.6

13.5

1475

2.5

4

74

0.8

209

ZA80-250

127

35

82

2950

35

45

74

4

259

64

17.5

20

1475

5.4

7.5

72

1.3

259

ZA80-315

141

39

127

2950

76

90

69

4

324

70

19.5

33

1475

10

15

66.5

1

324

ZA80-400

171

47.5

187

2950

142

160

61

3.5

409

85

23.8

46

1475

19

22

58

0.8

409

ZA100-160

162

44.2

29

2950

16.5

22

81

5

169

81

22.1

7.2

1475

2.2

3

79.5

1.4

169

ZA100-200

193

53.1

50

2950

35

45

81

3.5

209

95

26.5

12.5

1475

3.5

5.5

79.5

1

209

ZA100-250

230

65

79

2950

62

75

81

4

259

115

32.5

20

1475

8

11

79.5

1

259

ZA100-315

250

70

126

2950

120

132

75

3.6

324

125

35

31.0

1475

15

18.5

73

1

324

ZA100-400

300

83

194

2950

225

-

72

5.5

409

150

41.5

48

1475

27

37

70

1.4

409

ZA100-500

180

50.5

75

1475

50

75

70

1.5

514

ZA150-200

320

88

44

2950

45

55

83.5

6

209

160

44

11

1475

6

7.5

82

1.7

209

ZA150-250

390

108

74

2950

92

110

82

5.1

259

195

54

18.5

1475

12.5

15

80.5

1.7

259

ZA150-315

442

123

125

2950

200


87.5

6

324

220

61.5

32.5

1475

26

30

81

1.7

324

ZA150-400

260

72

51

1475

47

55

77

1.8

409

ZA150-500

300

84

77

1475

87

110

74

2

514

ZA150-560

335

91

104

1475

132

160

74.5

2.4

578

ZA150-630

360

99

115

1475

192

-

63

8

648

ZA200-250

610

170

72

2950

140

160

84.5

9

259

305

85

17.5

1450

18

22

83.5

2.2

259

ZA200-315

350

98

30

1450

35

45

84.5

2

324

ZA200-400

426

118

50

1450

73

90

90

3.2

409

ZA200-500

495

137

84

1450

150

-

81

2.8

514

ZA200-560

540

154

105

1450

208

-

79.5

3

578

ZA200-630

580

160

132

1450

270

-

77.5

3.2

648

ZA250-315

545

155

27

1450

48

55

86.5

2.7

324

ZA250-400

660

182

49

1475

107

182

82.5

3.2

409

ZA250-500

800

230

82

1475

220

-

83

5

514

ZA250-560

860

240

106

1475

300

-

82

4.1

578

ZA250-630

855

238

128

1475

350

-

80.5

4.6

648

ZA300-400

1050

290

48

1475

160

-

87

6

409

ZA300-500

1240

336

78

1475

320

-

88

4.7

514

ZA300-560

1340

374

104

1475

455

-

87

5.2

578

ZA300-630

1450

405

132

1475

595

-

85

5.5

648

ZA400-500

1870

515

74

1475

450

-

88

6

514

ZA400-560

2040

570

98

1475

610

-

88

7.6

578

ZA400-630

2390

670

125

1475

950

-

88

8.0

648

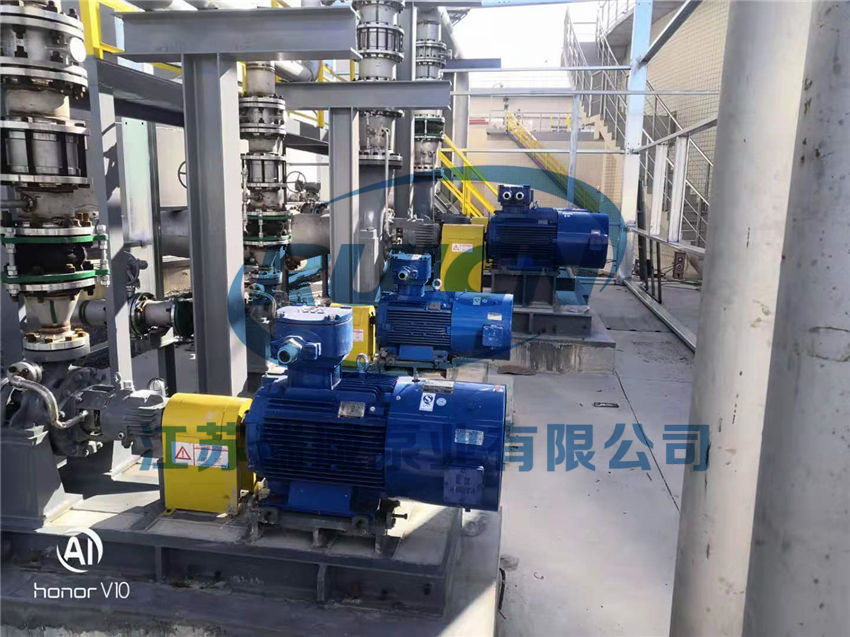

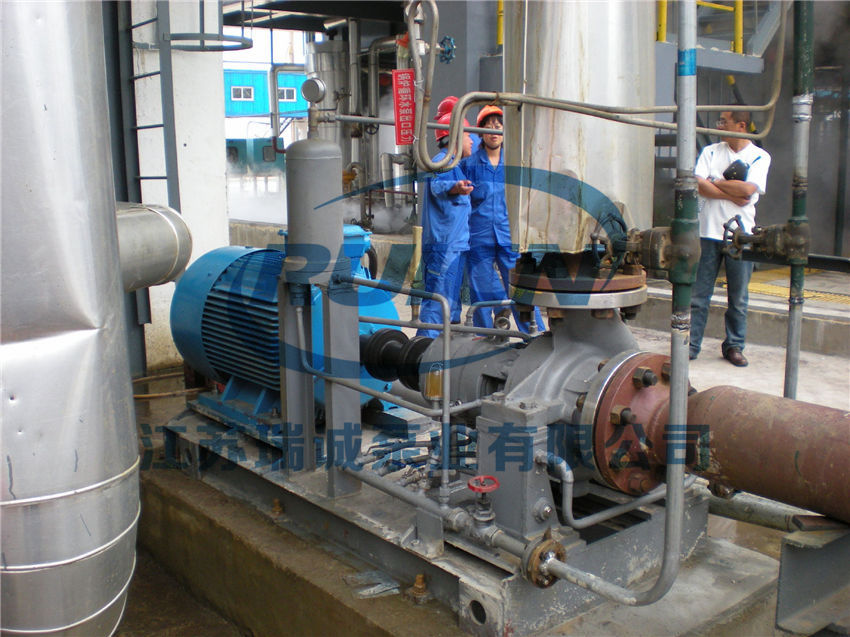

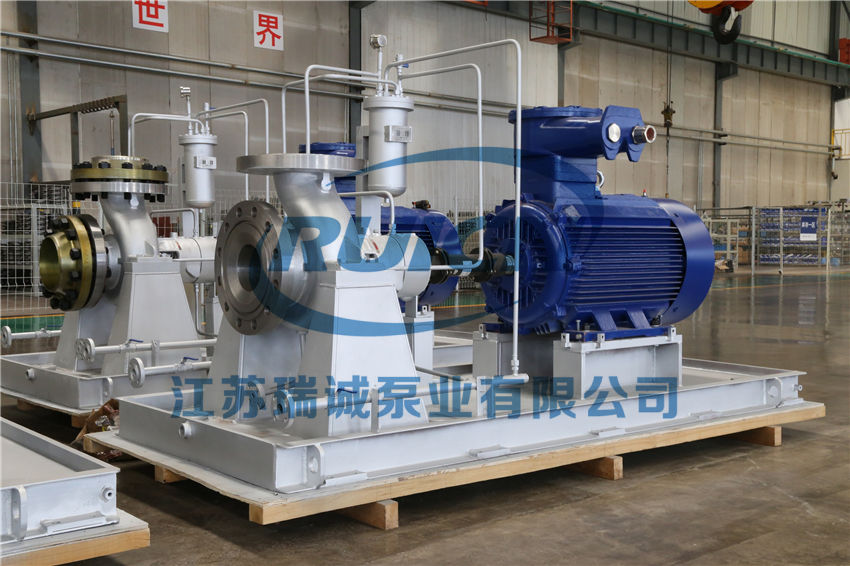

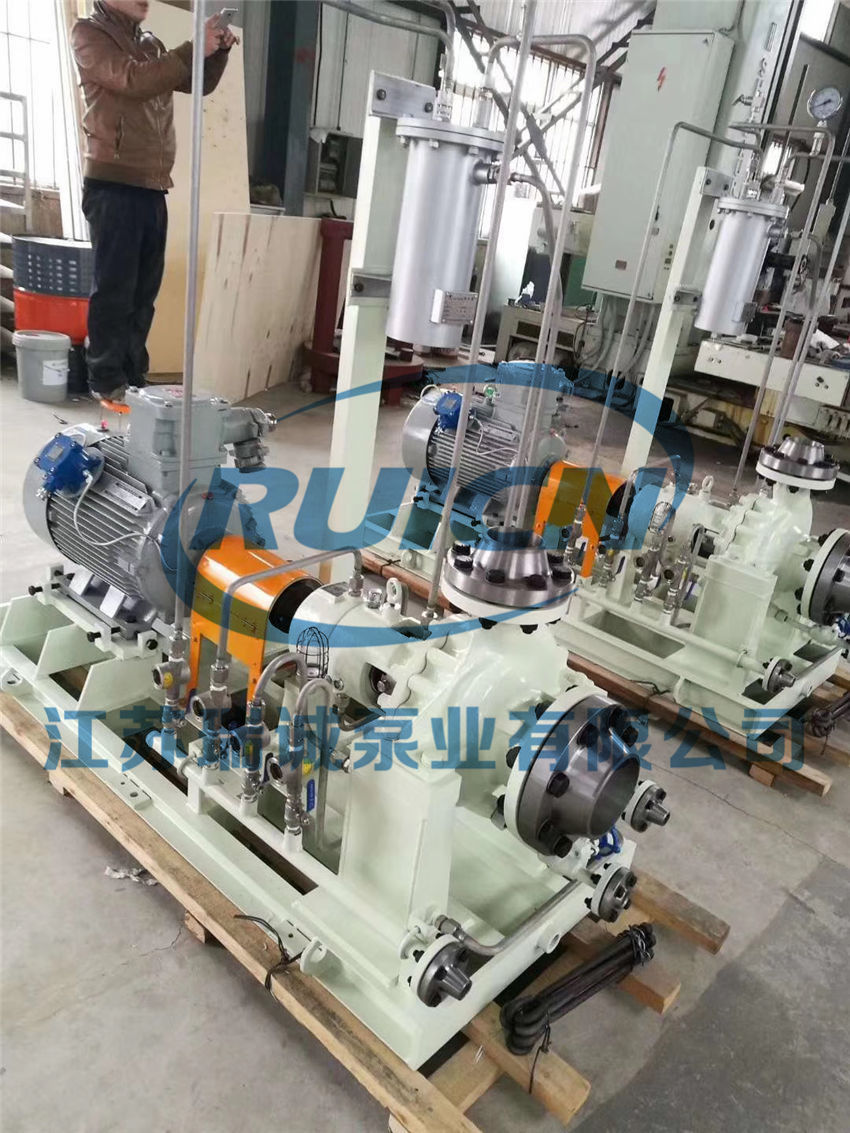

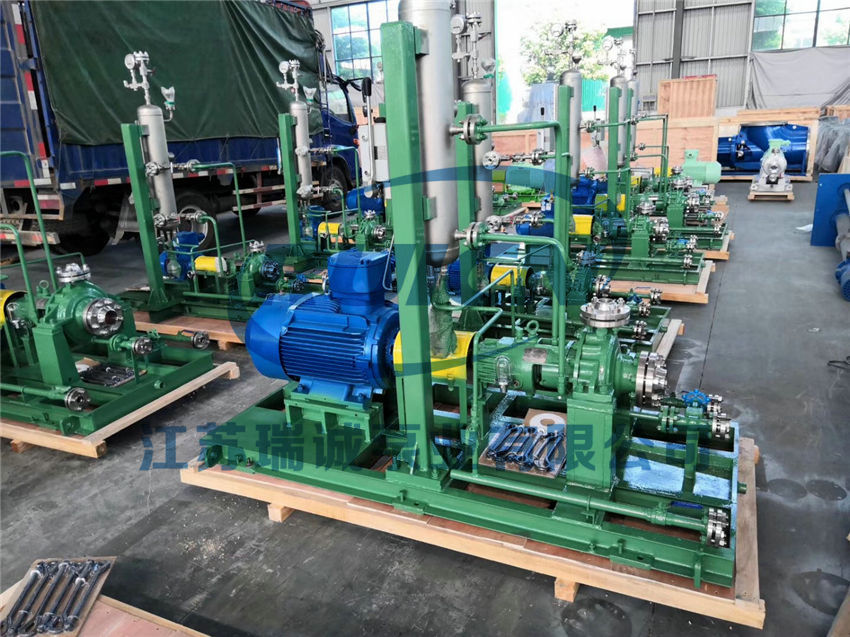

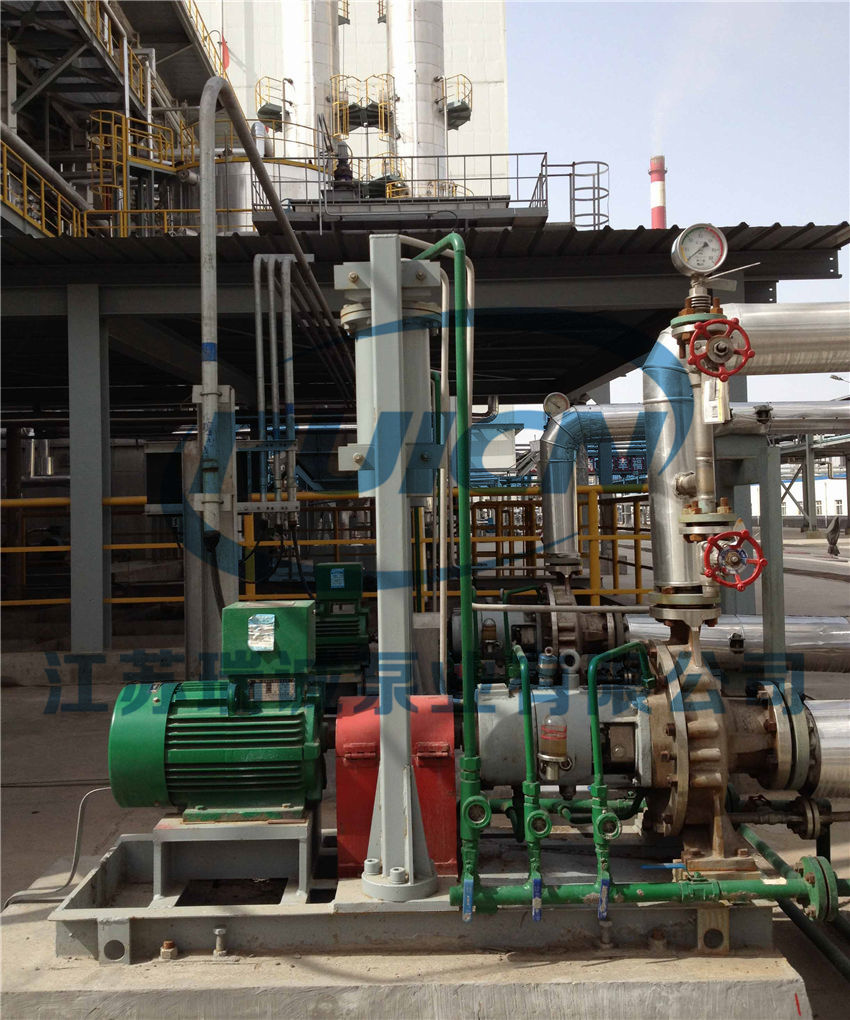

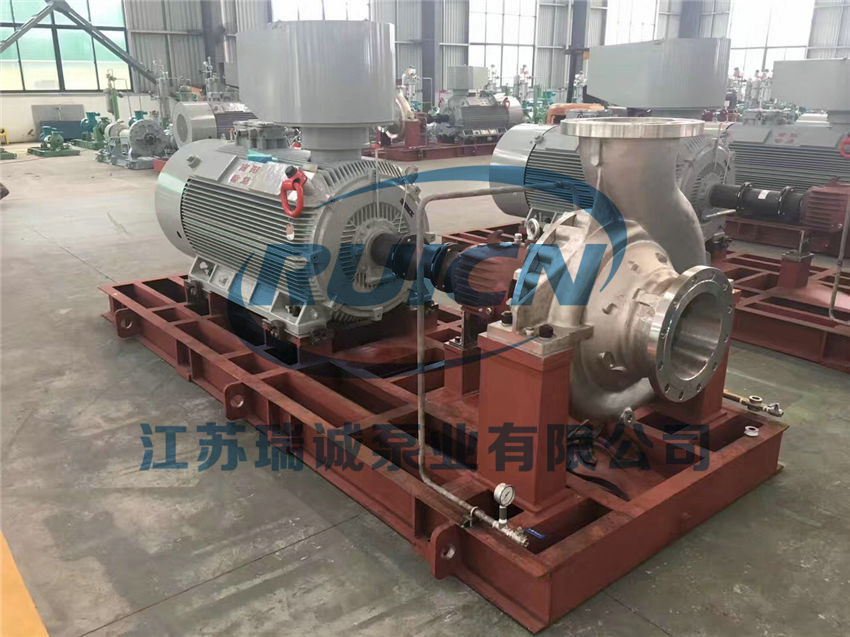

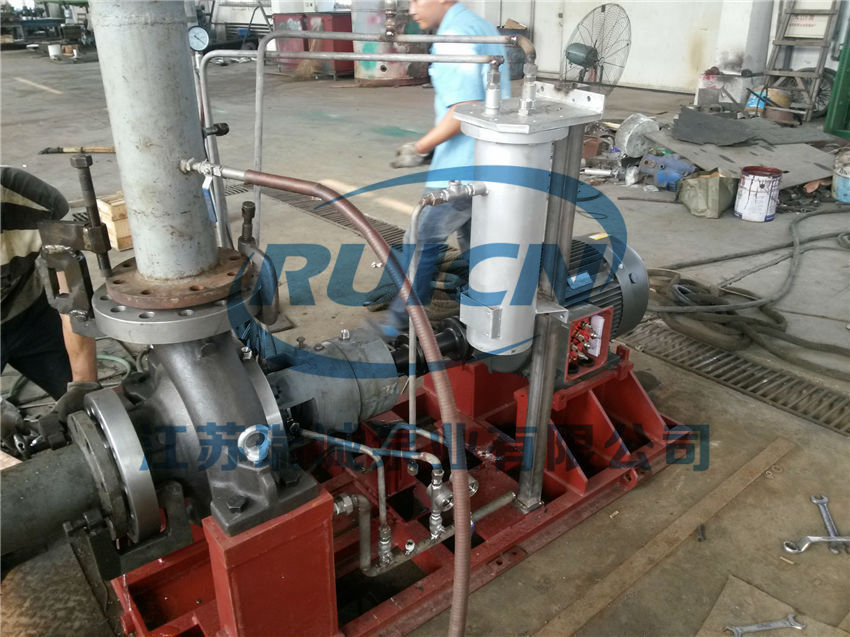

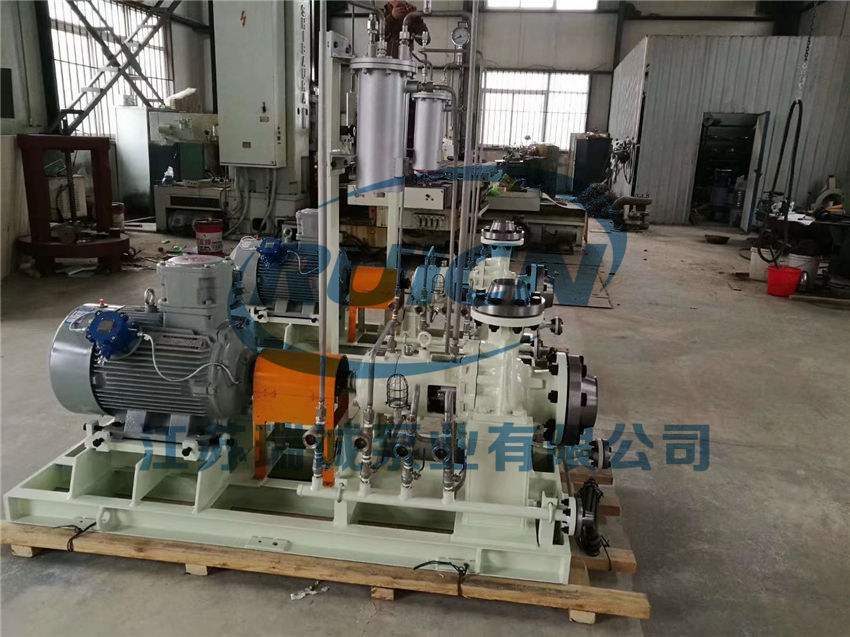

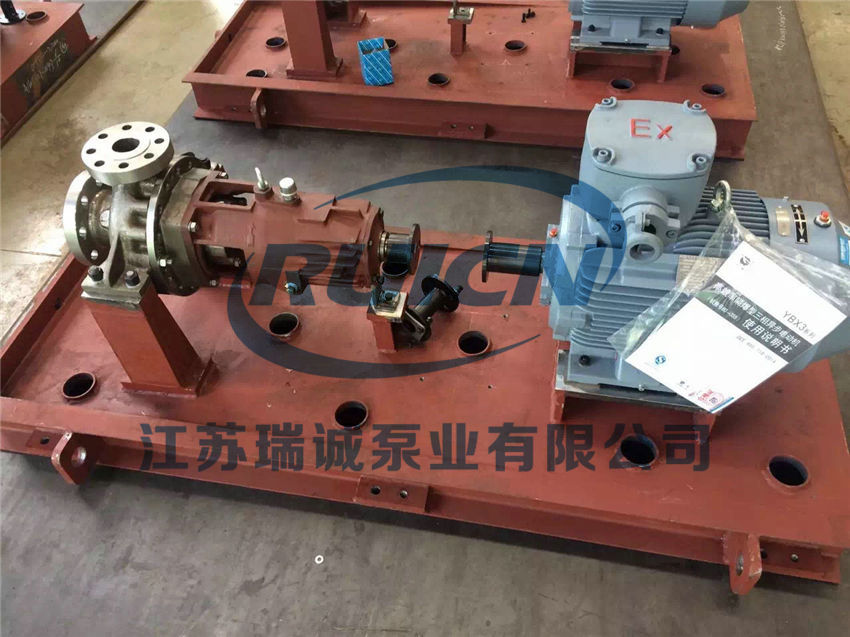

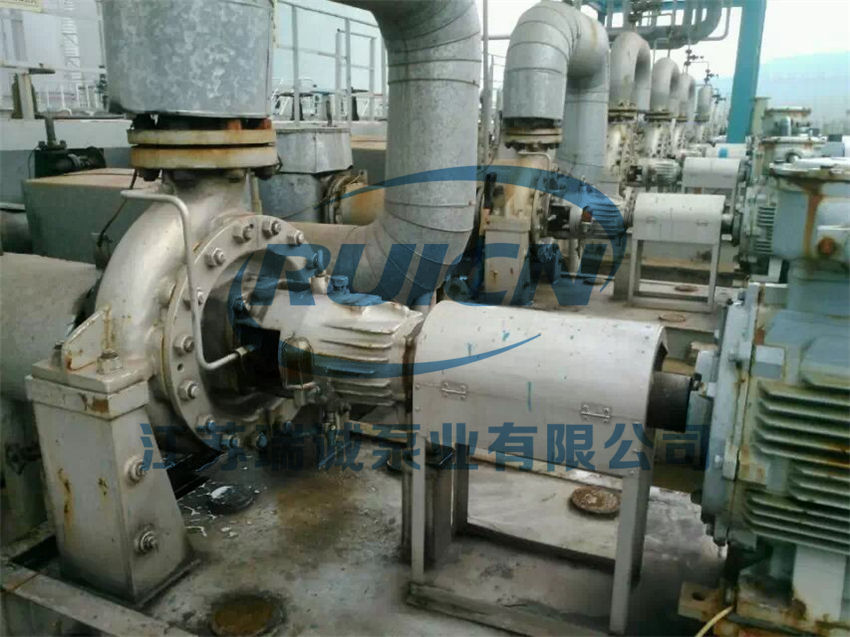

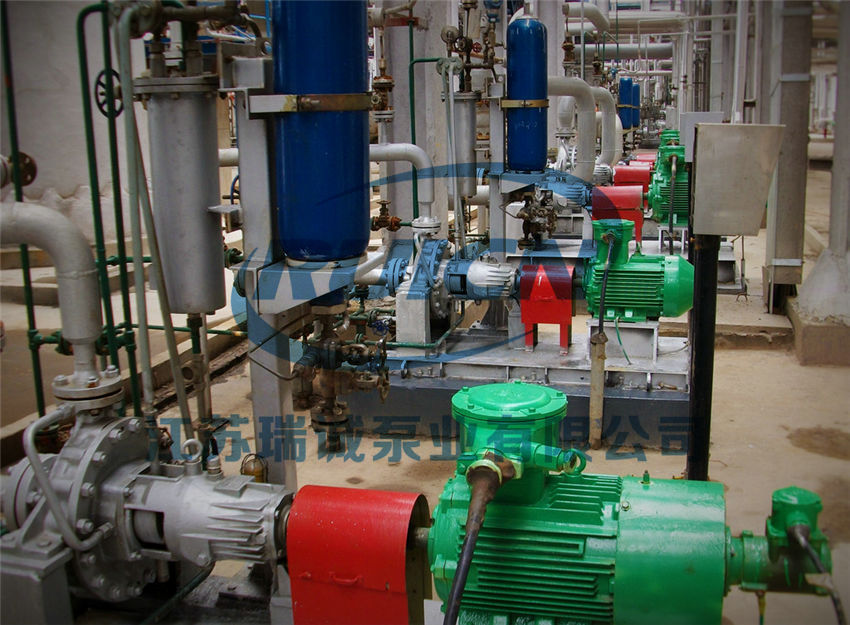

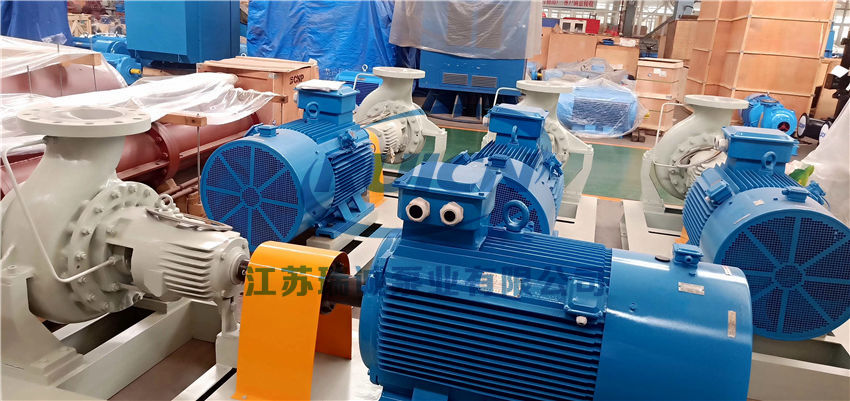

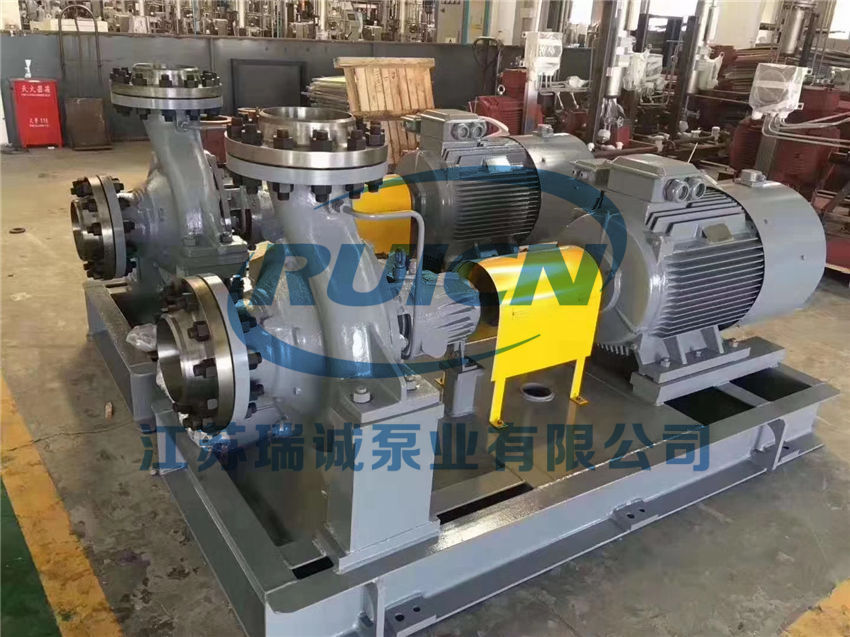

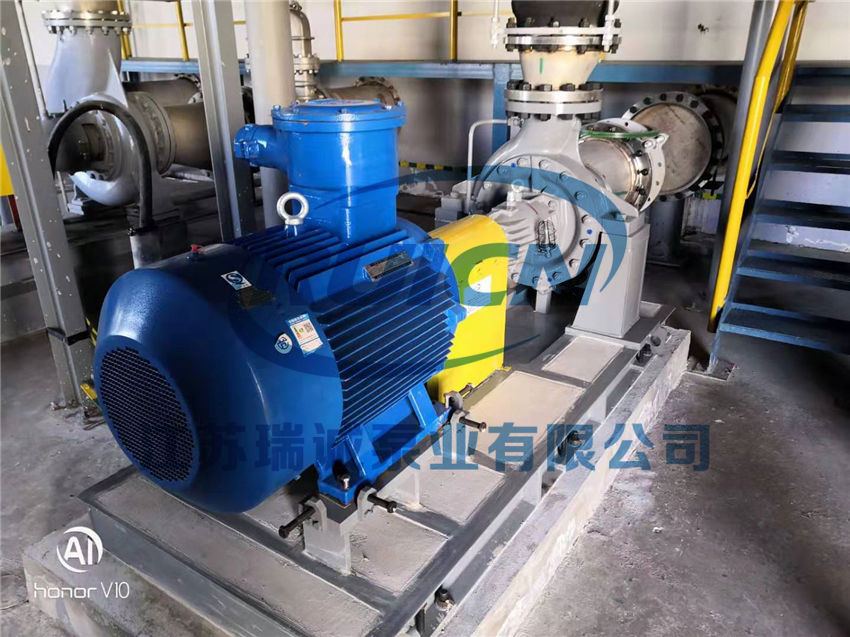

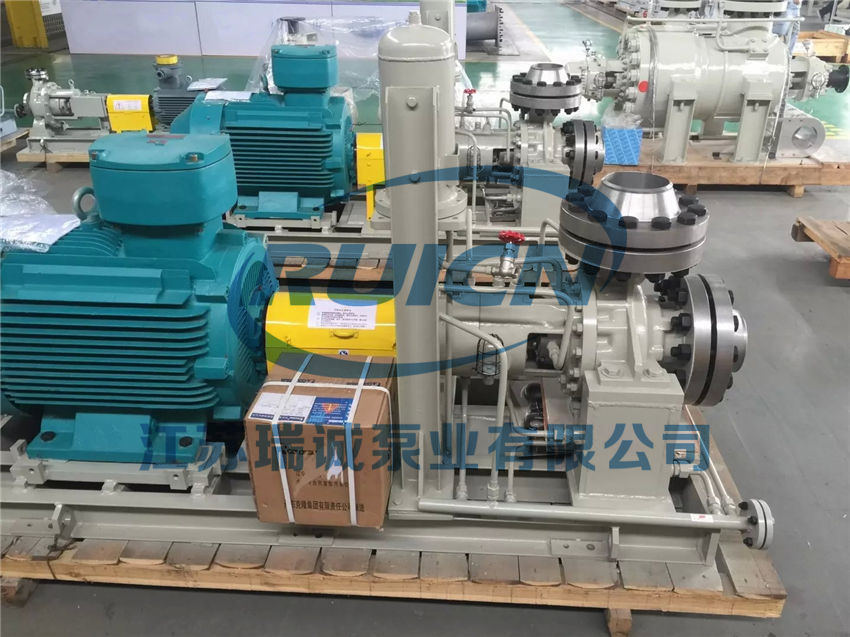

五、产品实拍及使用现场
