CQF型氟塑料磁力泵

时间:2020-06-27   访问量:2929
CQF型氟塑料磁力泵

CQF型氟塑料磁力泵发货实拍视频:

CQF型氟塑料磁力泵测试实拍视频:

一、产品简介

  CQF氟塑料磁力泵简称为“CQF磁力泵”,采用磁力耦合传动,不存在动密封点,因此防止了一般轴传动式离心泵轴封外跑、冒、滴、漏的现象的塑料磁力泵类型。

  CQF氟塑料磁力泵过流部件采用氟塑料及高纯度工业陶瓷制成,具有优异的耐腐性及密封性,因此本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

  CQF氟塑料磁力泵可输送介质:输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易燃、易漏、易爆液体化学介质的输送。

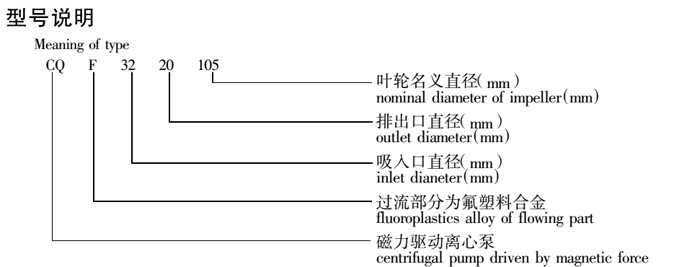

二、型号说明

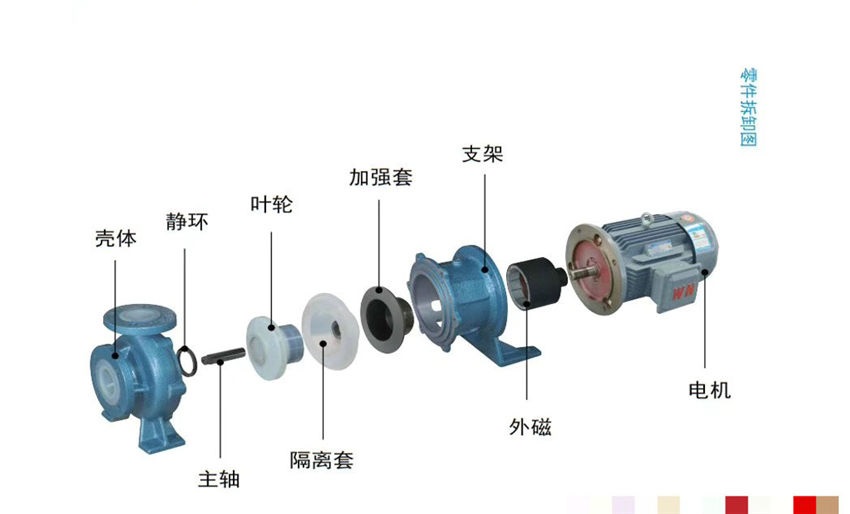

三、结构简图


四、性能参数

序号型号(Model)转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m³
流量扬程效率进口出口汽蚀余量电机功率整机重量
FlowPump headηInletOutletNpshPowerWeight
(m³/h)(m)(%)(mm)(mm)(m)(kw)(kg)
1CQB16-12-50F0.81.510φ16φ1290.0255
2CQB15-15-65F12.817φ15φ1560.187
3CQB20-15-75F1.8621φ20φ1560.188
4CQB25-20-100F2.51126φ25φ2060.3712
5CQB25-20-160F23222φ25φ2061.140
6CQB32-20-110F5.51335φ32φ2060.5518
7CQB32-20-125F3.62037φ32φ2060.7520
8CQB32-20-160F3.63238φ32φ2051.550
9CQB40-25-120F6.31542φ40φ2550.7535
10CQB40-25-130F6.32245φ40φ2541.145
11CQB40-25-125F6.32041φ40φ254.51.140
12CQB40-25-160F6.33236φ40φ2552.2/355
13CQB40-25-200F6.35025φ40φ254.55.5100
14CQB40-40-100F61143φ40φ4060.5520
15CQB40-40-125F6.317.542φ40φ403.71.140
16CQB50-32-125F12.52042φ50φ323.51.545
17CQB50-32-160F12.53240φ50φ323.5480
18CQB50-32-160B12.53240φ50φ323.54110
19CQB50-32-200F12.55032φ50φ323.57.5150
20CQB65-50-125F202048φ65φ5044100
21CQB65-50-160B202538φ65φ5044100
22CQB65-50-160F203240φ65φ5045.5120
23CQB65-50-160FA17.53245φ65φ504490
24CQB65-50-180F203846φ65φ505.55.5120
25CQB65-40-200F205048φ65φ40411180
26CQB80-65-125F502051φ80φ6547.595
27CQB80-65-160F503260φ80φ65411180
28CQB80-50-200F505060φ80φ50418.5195
29CQB100-80-125F1002062φ100φ80511180
30CQB100-80-160F1003256φ100φ80518.5220

五、产品实拍及使用现场
