ZA型石油化工流程泵

时间:2020-06-28   访问量:3844
ZA型石油化工流程泵

ZA40-315型石油化工流程泵出厂检测实拍视频:

ZA150-315型石油化工流程泵出厂检测实拍视频:

一、概述

  ZA石油化工流程泵为单级单吸悬臂式涡壳泵,产品执行标准API610,VDMA24297(轻/中型),泵体为脚支撑,单吸叶轮,轴向吸入,径向排出。轴向力采用前后口环及平衡孔进行水力平衡。轴封采用机械密封可采用单端面或双端面平衡型集装式,也可以采用填料密封。机械密封并配有冷却、冲洗或密封液系统,密封管路系统按API规范设计。吸入与排出法兰可按GB、DIN、ANSI标准设计。

二、特点

  ZA型石油化工流程泵为单级单吸悬臂式后开门的结构,所以在检修泵时不需拆卸吸入和排出管路,拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出,所以检修工作十分方便。叶轮的后盖板上有密封环,基本上能平衡轴向力,残余的不平衡力由推力轴承承受。轴承为油润滑的球轴承,油环提油而且能自动控制油位,当工作温度低于250℃时,悬架无需冷却,工作温度高于250℃~450℃时,悬架用风冷或水冷。根据不同的情况,部分泵为双蜗壳结构,其余为单蜗壳。轴封可采用填料密封,也可采用单端面或双端面机械密封,并配有冷却、冲洗或接密封液的系统。

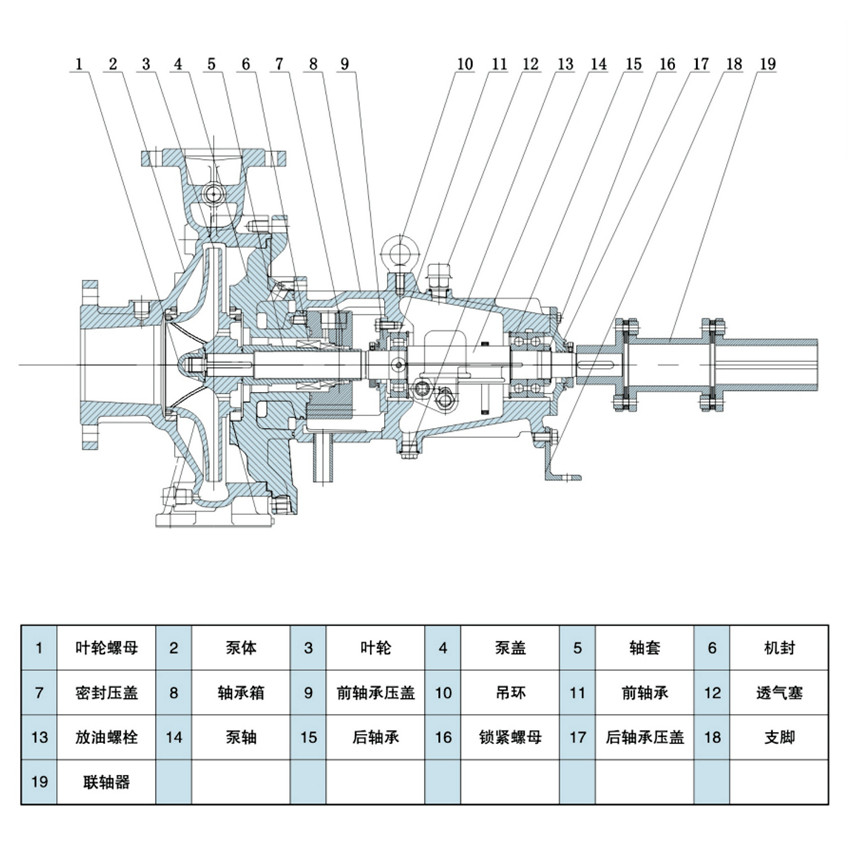

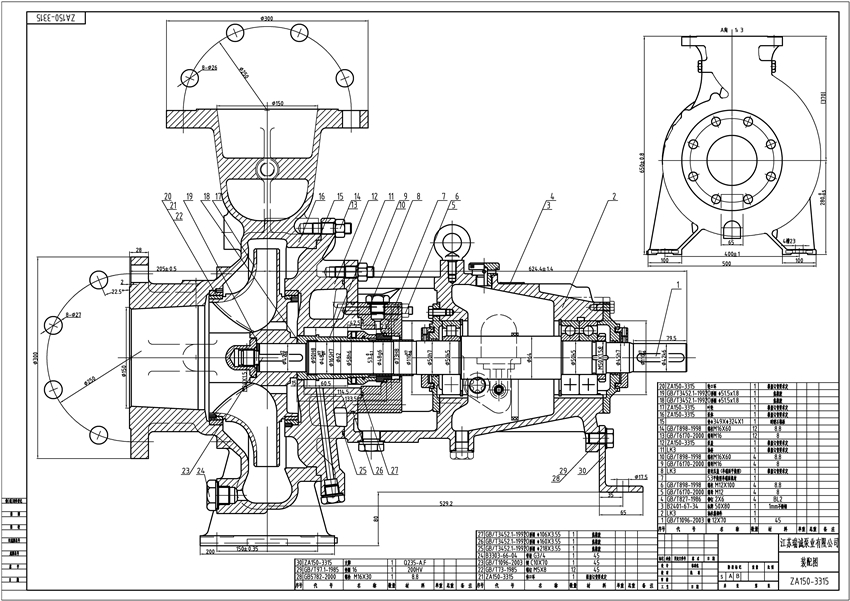

  ZA系列化工流程泵完全执行API610(美国石油学会离心泵规范)标准,效率高,抗汽蚀性能好+加诱导轮后NPSHr比同类泵能降低1m,能够满足工业流程、化学工业、石化、烃类加工、各种水处理及加压工艺中的要求,可靠性、可用性和易维护性较好。ZA系列泵泵体为脚支撑,可以承受来自外界载荷直接传给基础。轴承润滑方式为稀油润滑,由恒位油杯控制,充分保证轴承在良好润滑状态下工作,使轴承具有很好的使用寿命。叶轮为闭式设计,而且根据小推力平衡载荷的要求进行推力平衡和动平衡,由平衡孔平衡轴向力,残余轴向力由向心推力球轴承平衡。根据使用介质情况,采用PLAN多种机械密封的冲洗和冷却方式,对机械密封进行冲洗和冷却,可以有效防止密封腔内介质接近临界汽化温度产生汽化后,对密封面的损坏。轴承选用向心推力球轴承、圆柱滚子轴承和角接触球轴承,分别配有轻轴和重轴,以满足不同载荷的需要。ZA系列泵60多种型号只需8种轴承架,通用性强、标准程度高,结构紧凑合理,外观质量好。联轴器为可分装式膜片带加锻挠性联轴器,维修时无须拆卸管路和电机,可自由拆卸轴承架、轴、密封箱体、叶轮组件等。泵过流部份材质为304、304L、316L、CD4MCu、904L、哈氏合金、钛合金等多种材质,轴为3Cr13、40Cr、24CrMoV等材质,钢性强,经固溶处理后加工,耐高温和低温性能较好。泵入口法兰水平吸入,出口法兰垂直向上。从电机端看,泵轴顺时针旋转。ZA.jpg

三、性能范围

  流量Q可达2600m3/h;

  扬程H可达250m;

  工作压力P可达2.5MPa;

  工作温度T-80℃~+450℃;

  口径φ25~400mm;

  转速:1450-2900r/min;

  泵过流部件材料采用不锈钢材质:304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。

四、型号意义

  例如:ZA50-315

  ZA——石油化工流程泵

  50——泵排出口直径50(mm)

  315——叶轮名义直径315(mm)

五、产品用途

  ZA型石油化工流程泵适合于输送清洁的或含少量颗粒的、低温的或高温的液体;适合于输送中性的或有腐蚀性的液体,其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。ZA型石油化工流程泵主要用于炼油厂、石化工业、煤加工工业和低温工程、造纸业、制糖业和海水淡化工程等。

六、性能参数

型号

流量

扬程
(m)

转速
(r/min)

轴功率

电机功率

效率
(%)

必需汽蚀余量
(NPSH)

叶轮直径
(mm)

M3/h

L/s

kw

ZA25-200

11.5

3.2

49

2950

3.8

5.5

42

1.6

209

5.8

1.6

12

1475

0.55

1.1

38

1.2

209

ZA40-160

28

7.8

33

2950

3

5.5

62

3

169

14

3.9

8

1475

0.53

1.1

59

0.8

169

ZA40-200

29

8.2

53

2950

7.5

11

58

2.2

209

14.5

4.1

13

1475

1.1

1.5

55

0.8

209

ZA40-250

32

8.9

78

2950

13.5

18.5

53

2.2

259

16

4.5

19.5

1475

1.8

3

43.5

0.75

259

ZA40-315

42

11.5

115

2950

30

37

46

1.25

324

21

5.8

29

1475

4.5

5.5

42

0.50

324

ZA50-160

50

14

34

2950

7.0

11

71

2.40

169

25

7

8.4

1475

0.87

1.5

69

0.75

169

ZA50-200

62

17

52

2950

13.5

18.5

68

2.6

209

31

8.5

13

1475

1.7

3

65.5

0.75

209

ZA50-250

70

19.4

82

2950

24

30

65

2.4

259

35

9.7

20

1475

3.2

4

62.5

0.7

259

ZA50-315

87

24.4

115

2950

50

55

56

2.2

324

44

12.2

28

1475

6.5

11

53

0.5

324

ZA50-400

82

23.6

194

2950

92

110

48

2.0

409

41

11.8

48

1475

12.7

15

45

0.5

409

ZA80-160

94

26.5

32

2950

11

15

78

3

169

47

13.3

8

1475

1.5

2.2

72

1.4

169

ZA80-200

103

28.5

54

2950

20

30

76

3.2

209

51

14.6

13.5

1475

2.5

4

74

0.8

209

ZA80-250

127

35

82

2950

35

45

74

4

259

64

17.5

20

1475

5.4

7.5

72

1.3

259

ZA80-315

141

39

127

2950

76

90

69

4

324

70

19.5

33

1475

10

15

66.5

1

324

ZA80-400

171

47.5

187

2950

142

160

61

3.5

409

85

23.8

46

1475

19

22

58

0.8

409

ZA100-160

162

44.2

29

2950

16.5

22

81

5

169

81

22.1

7.2

1475

2.2

3

79.5

1.4

169

ZA100-200

193

53.1

50

2950

35

45

81

3.5

209

95

26.5

12.5

1475

3.5

5.5

79.5

1

209

ZA100-250

230

65

79

2950

62

75

81

4

259

115

32.5

20

1475

8

11

79.5

1

259

ZA100-315

250

70

126

2950

120

132

75

3.6

324

125

35

31.0

1475

15

18.5

73

1

324

ZA100-400

300

83

194

2950

225

-

72

5.5

409

150

41.5

48

1475

27

37

70

1.4

409

ZA100-500

180

50.5

75

1475

50

75

70

1.5

514

ZA150-200

320

88

44

2950

45

55

83.5

6

209

160

44

11

1475

6

7.5

82

1.7

209

ZA150-250

390

108

74

2950

92

110

82

5.1

259

195

54

18.5

1475

12.5

15

80.5

1.7

259

ZA150-315

442

123

125

2950

200


87.5

6

324

220

61.5

32.5

1475

26

30

81

1.7

324

ZA150-400

260

72

51

1475

47

55

77

1.8

409

ZA150-500

300

84

77

1475

87

110

74

2

514

ZA150-560

335

91

104

1475

132

160

74.5

2.4

578

ZA150-630

360

99

115

1475

192

-

63

8

648

ZA200-250

610

170

72

2950

140

160

84.5

9

259

305

85

17.5

1450

18

22

83.5

2.2

259

ZA200-315

350

98

30

1450

35

45

84.5

2

324

ZA200-400

426

118

50

1450

73

90

90

3.2

409

ZA200-500

495

137

84

1450

150

-

81

2.8

514

ZA200-560

540

154

105

1450

208

-

79.5

3

578

ZA200-630

580

160

132

1450

270

-

77.5

3.2

648

ZA250-315

545

155

27

1450

48

55

86.5

2.7

324

ZA250-400

660

182

49

1475

107

182

82.5

3.2

409

ZA250-500

800

230

82

1475

220

-

83

5

514

ZA250-560

860

240

106

1475

300

-

82

4.1

578

ZA250-630

855

238

128

1475

350

-

80.5

4.6

648

ZA300-400

1050

290

48

1475

160

-

87

6

409

ZA300-500

1240

336

78

1475

320

-

88

4.7

514

ZA300-560

1340

374

104

1475

455

-

87

5.2

578

ZA300-630

1450

405

132

1475

595

-

85

5.5

648

ZA400-500

1870

515

74

1475

450

-

88

6

514

ZA400-560

2040

570

98

1475

610

-

88

7.6

578

ZA400-630

2390

670

125

1475

950

-

88

8.0

648

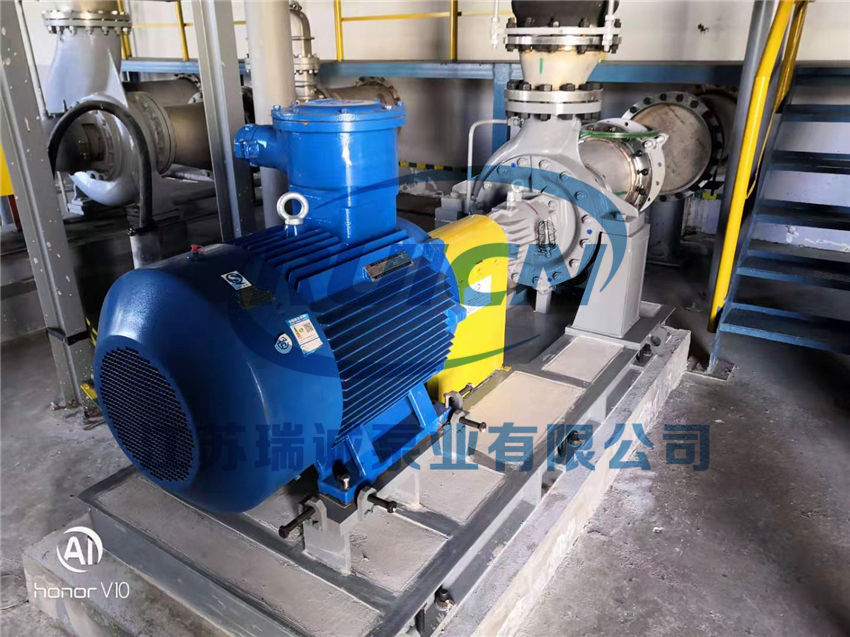

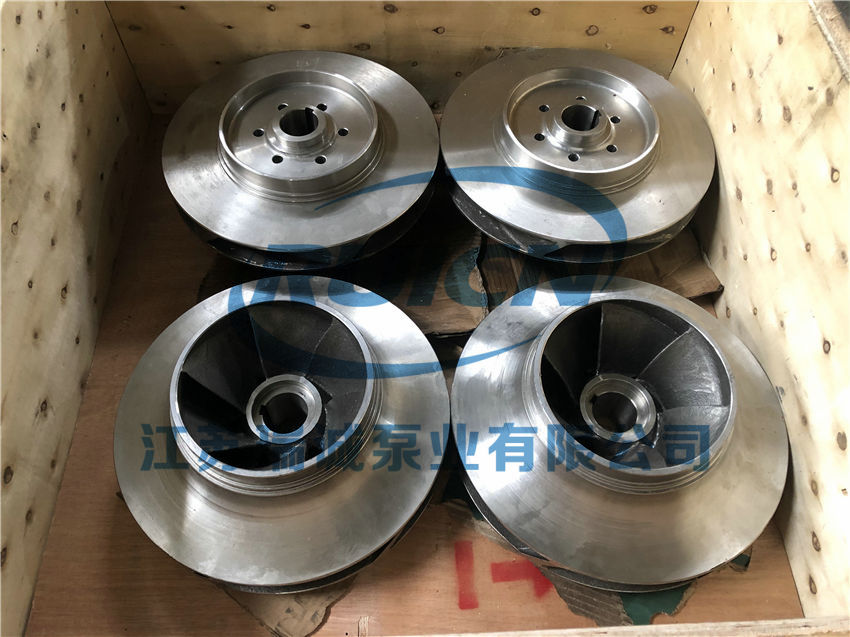

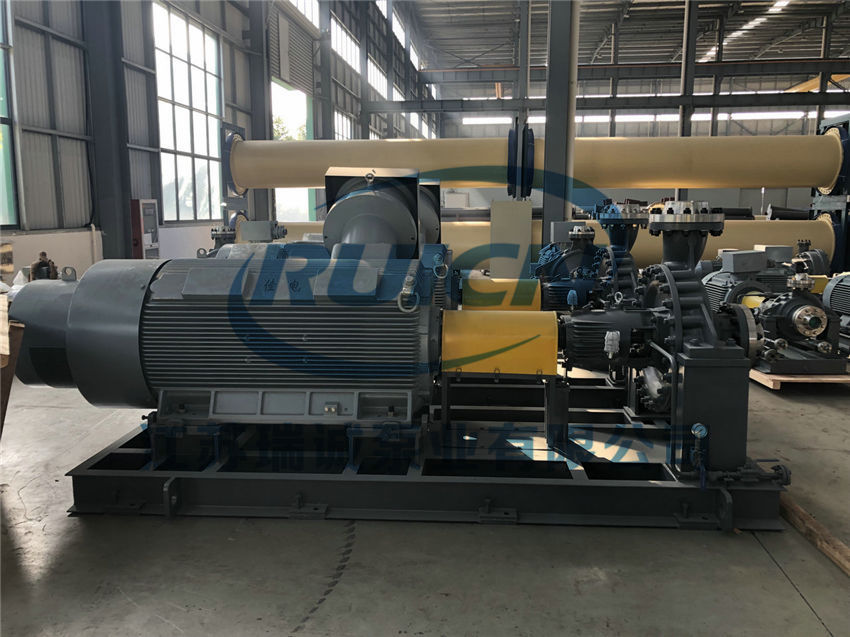

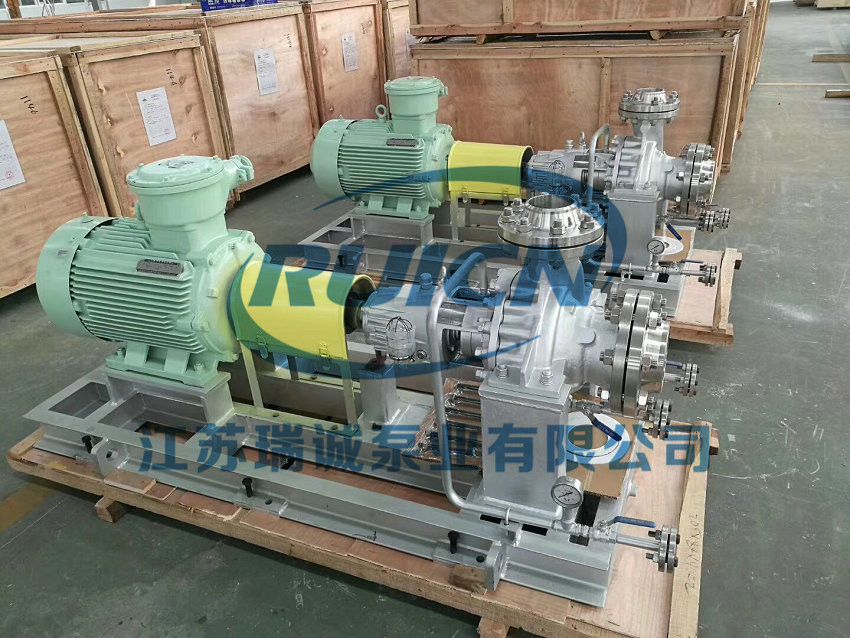

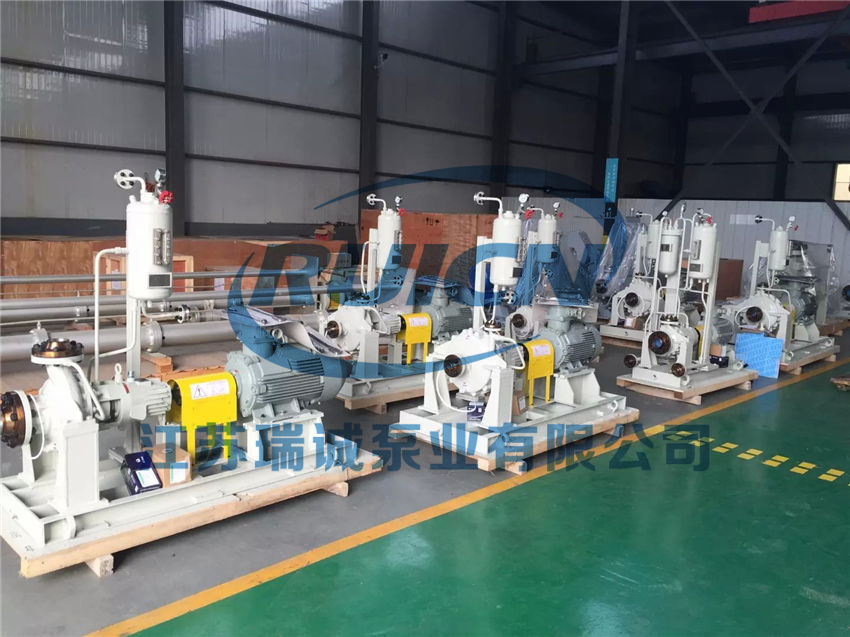

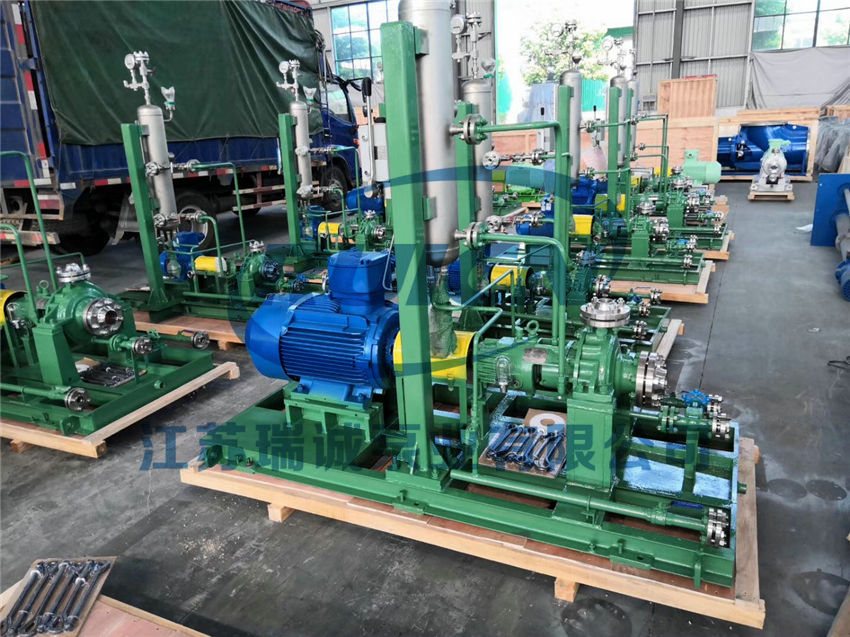

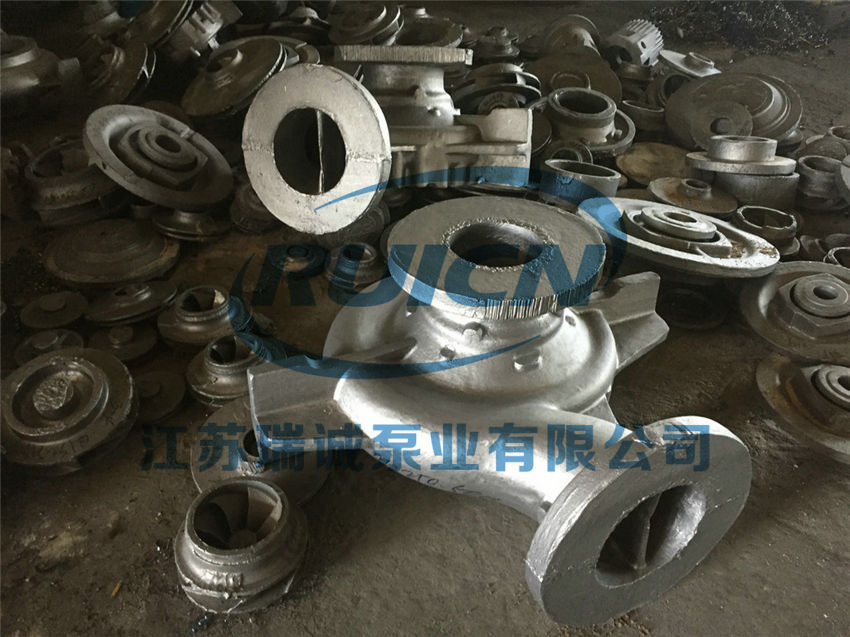

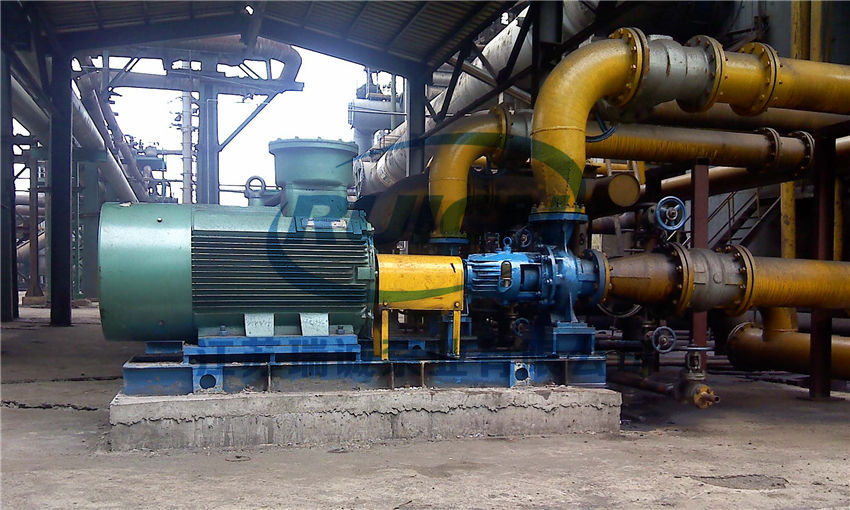

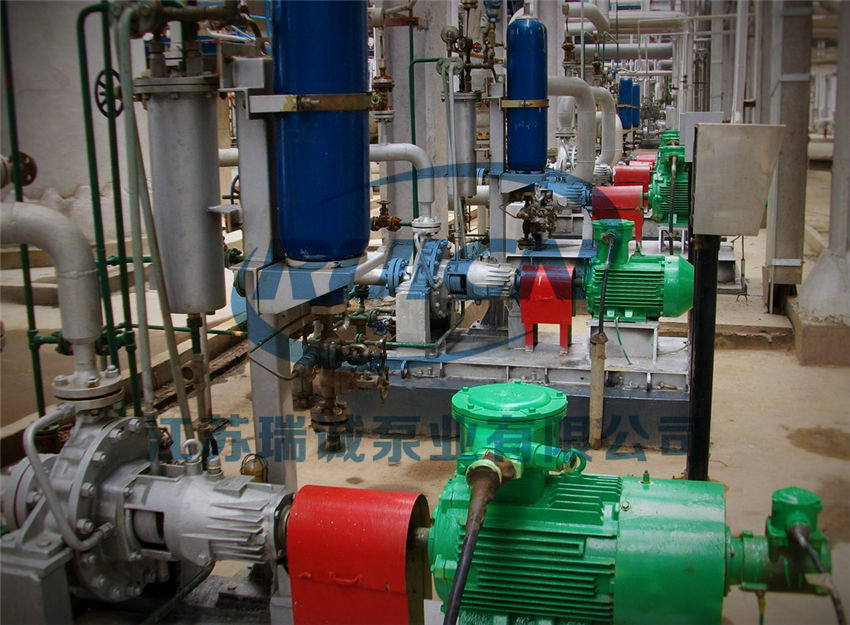

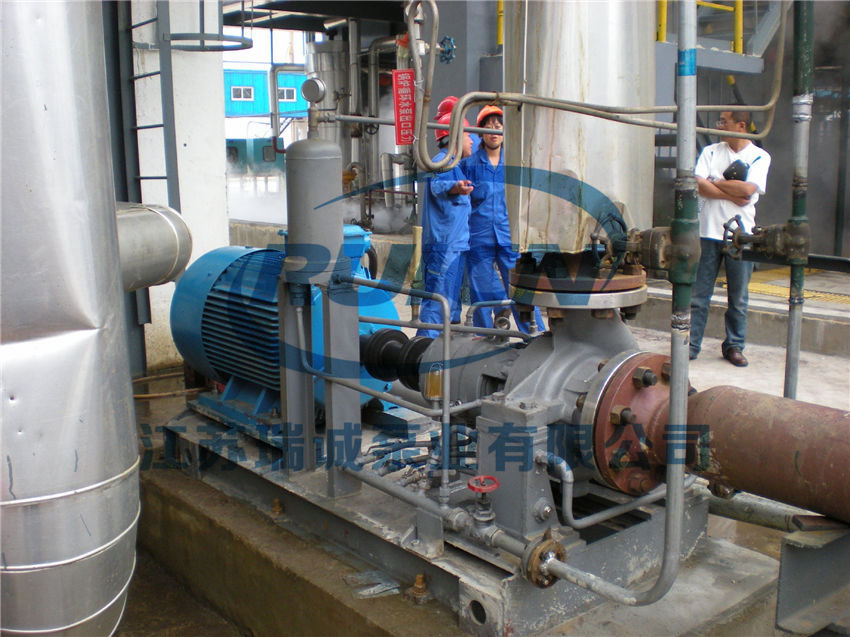

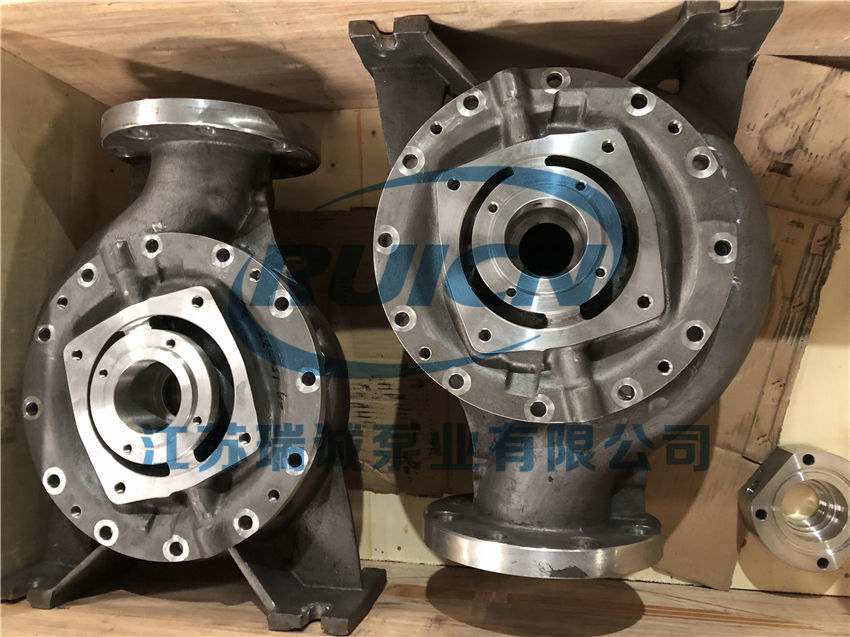

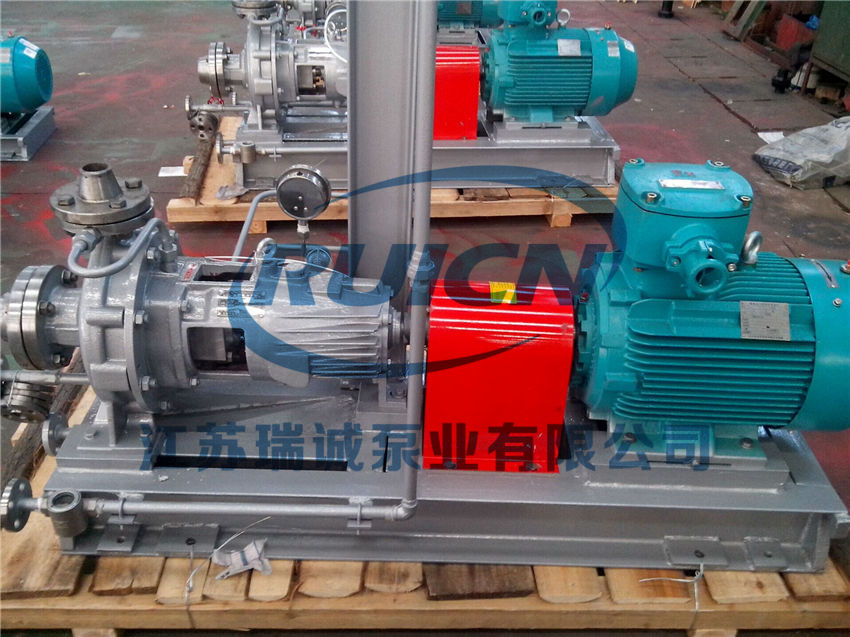

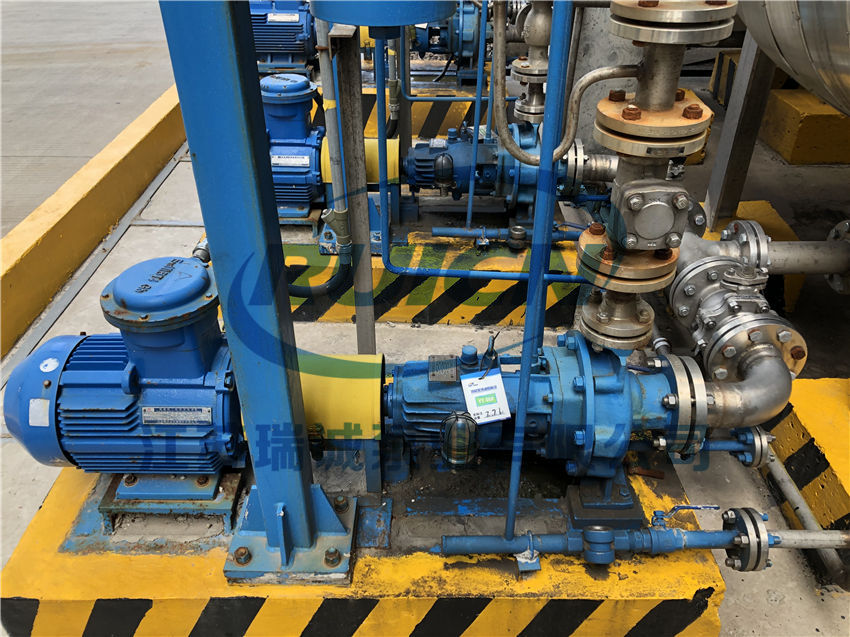

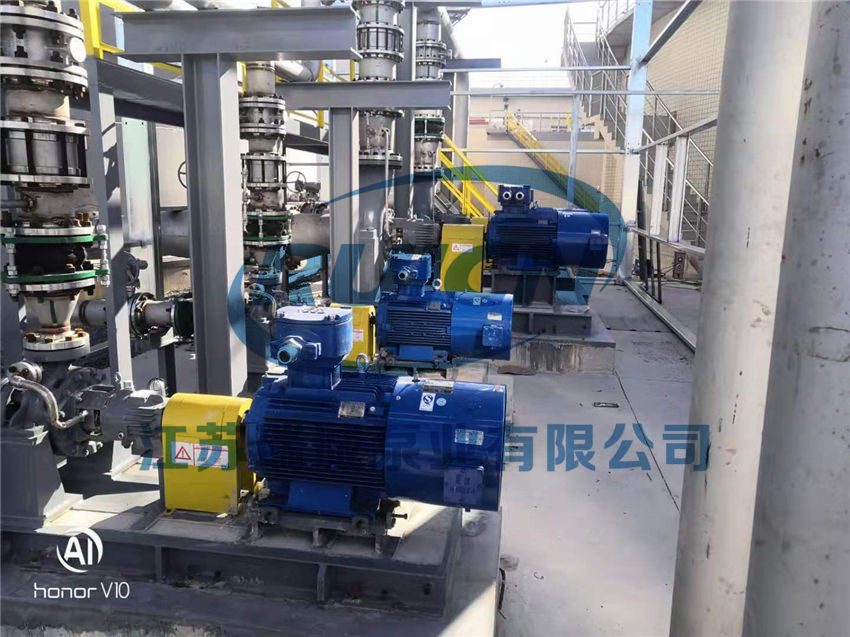

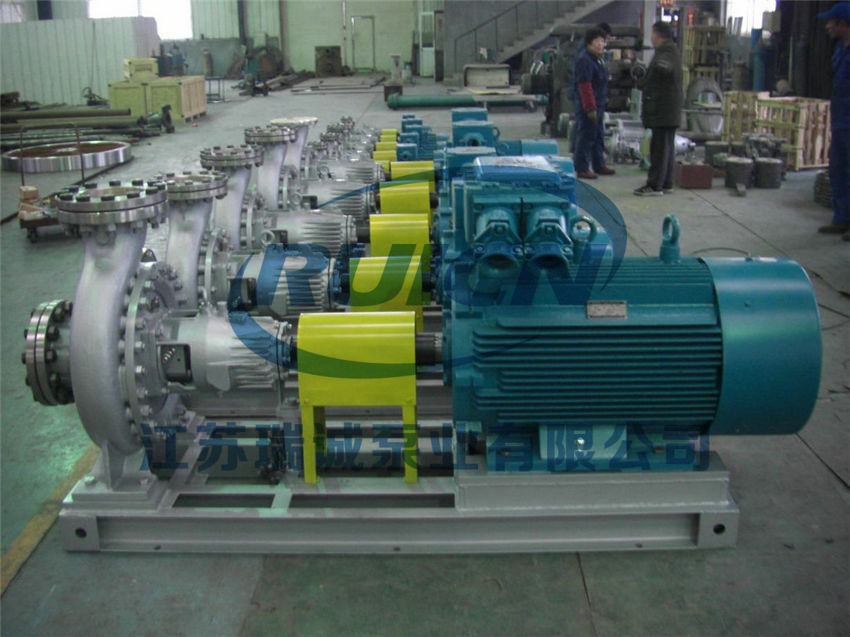

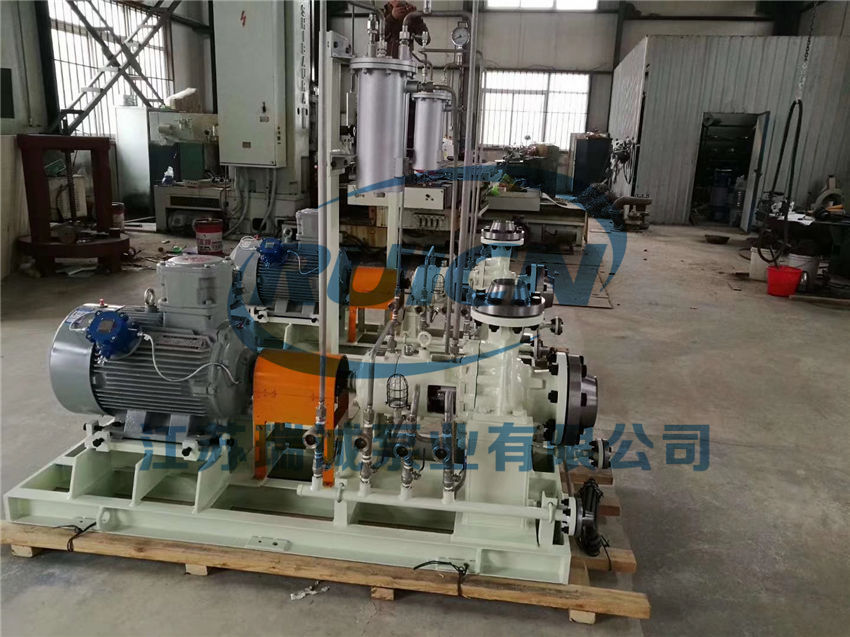

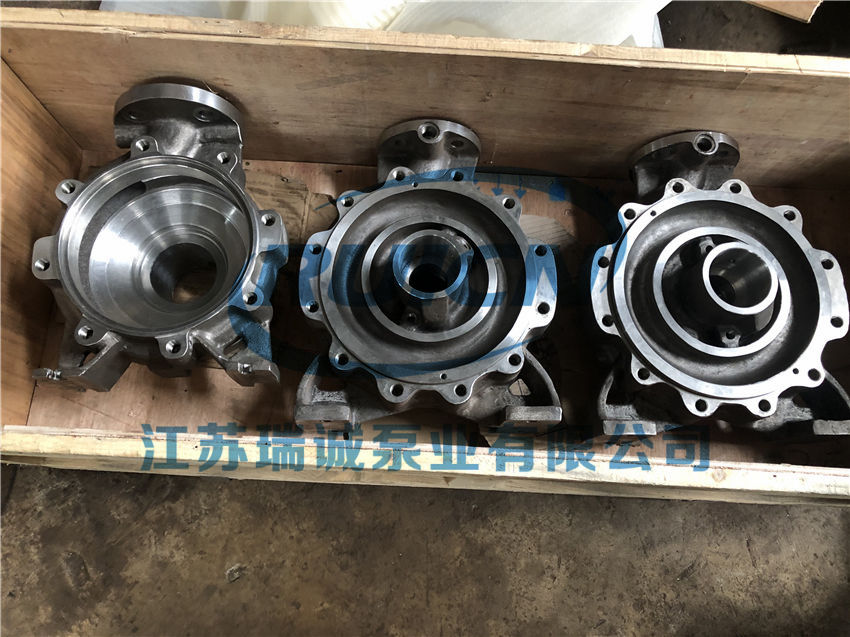

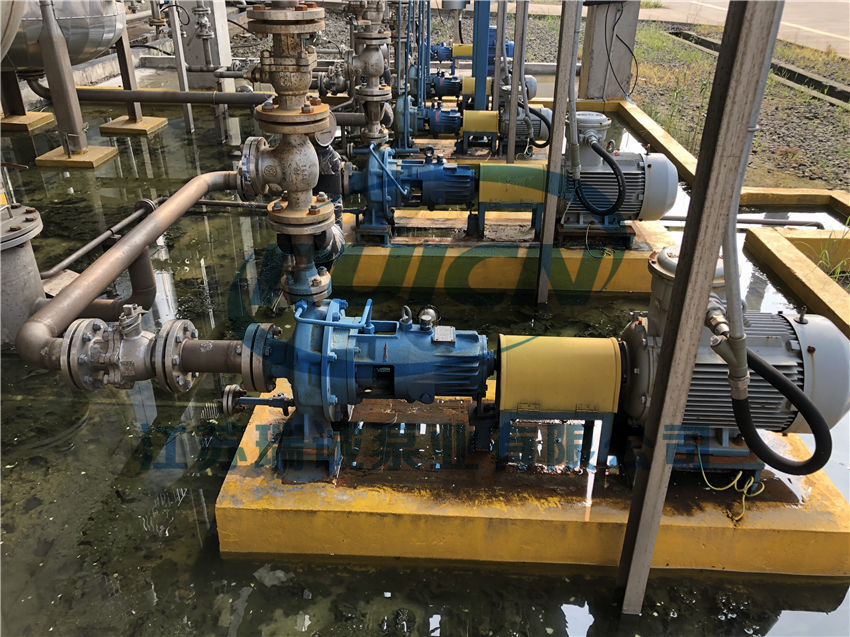

七、产品实拍及使用现场
