HTB型耐腐耐磨工程塑料泵

HTB300-250-600型工程塑料泵使用现场实拍视频:

一、产品简介

  HTB系列超高分子量聚乙烯泵吸收了国内外系列耐腐蚀泵的技术,针对石油化工、有色冶炼、氯碱硫磷行业设计,过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料,泵的使用温度小于90℃,可广泛用于冶金、化工、石油、合成纤维、污水处理等工业部门,用来输送各种腐蚀性液体或含有不同细颗粒的腐蚀性介质。

二、性能简述

  HTB系列耐腐蚀工程塑料泵,属单级单吸悬臂式离心泵。过流部件一般采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料,其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击). 抗蠕变性(耐环境应力开裂)和非常好的耐腐蚀性。使用范围非常广泛。该泵结构参照ISO2858标准,采用国际上流行的后盖式可调式轴承架,轴承间距长、悬臂短、轴径粗、运行平稳、可靠、无燥声、稀油润滑冷却、结构先进、效果更佳、工作效率比国内老型号产品高出5%~8%、结构紧凑、维修方便、检修无须拆卸进出口管。泵的通用化程度高。

  密封:机械密封、填料密封、油封密封、动力密封。
  适用介质:浓度75%以下硫酸,50%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。
  主要技术参数:使用温度-20℃~90℃(对特殊要求、使用其它材质,可提高到120℃), 进口直径 50mm~700mm, 流量5~4800m3/h,扬程80m以内。

三、使用范围

  ●冶炼行业各种腐蚀性矿浆;硫酸磷肥业的稀酸、母液、污水、海水、含硅胶的氟硅酸,磷酸料浆;
  ●有色金属冶炼业:适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送.
  ●化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
  ●氯 碱 业:盐酸、液碱、电解液等。
  ●水处理业:纯水、高纯水、污水。
  ● 钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
  ●湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。

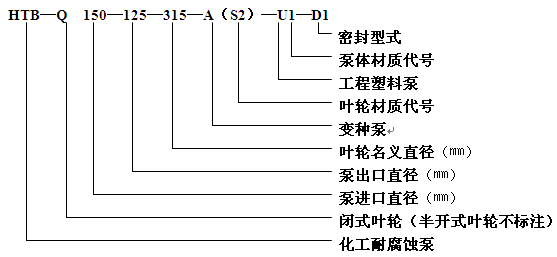

四、型号说明

叶轮材质代号

材质

超高分子聚乙烯

改性橡塑

氟合金

聚偏二氟乙烯

氯化聚醚

不锈钢

耐腐耐磨

耐温耐磨

耐腐

代号

S

S1

S3

S2

S4

S5

S6

G

备注

U型泵不标注









泵体材质代号

材质

超高分子聚乙烯

改性橡塑

氟合金

聚偏二氟乙烯

氯化聚醚

不锈钢

耐腐耐磨

耐温耐磨

耐腐

代号

U

U1

U3

U 2

U 4

U 5

U 6

G

备注









五、密封形式

密封
形式

油封密封

填料密封

机械密封

付叶轮动力密封

WB2
机械密封

硬对硬
密封

双端面
密封

集装式
机械密封

填料密封

油封密封

油封密封

机械密封

代号

Y1

T

J

Y2

Y3

Y4

D

D1

D2

D3

备注


加冷却水

配套清液泵

加冷却水

加冷却水

加冷却水

加冷却水


不加冷却水

加冷却水

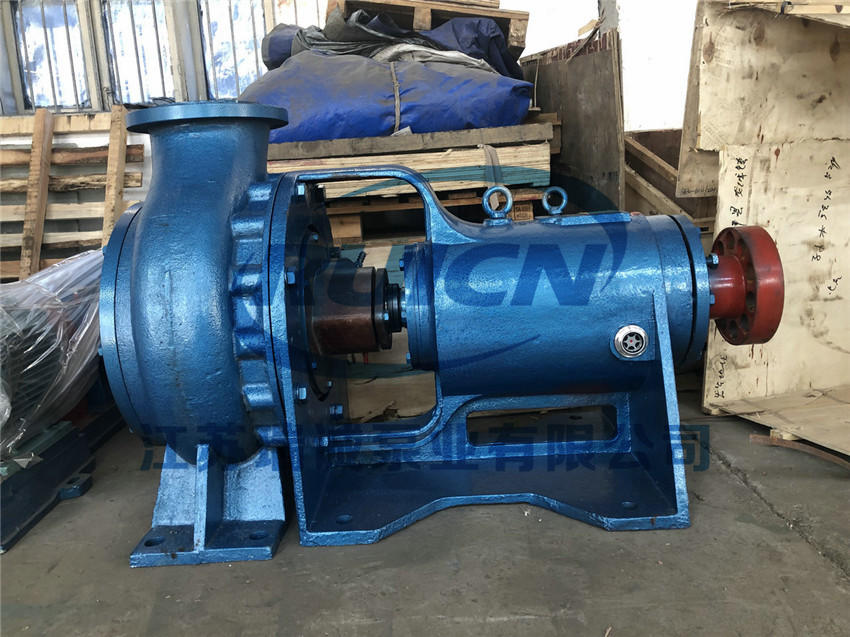

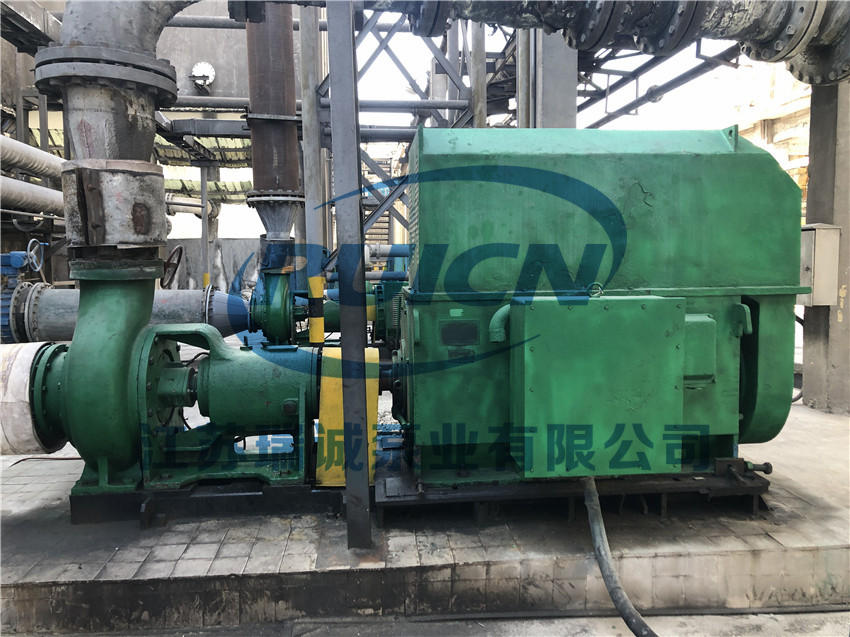

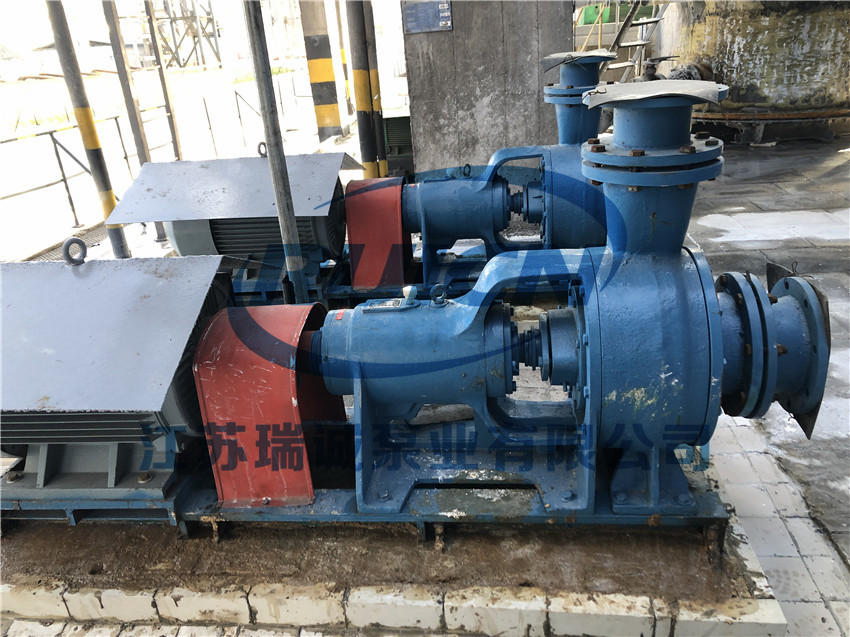

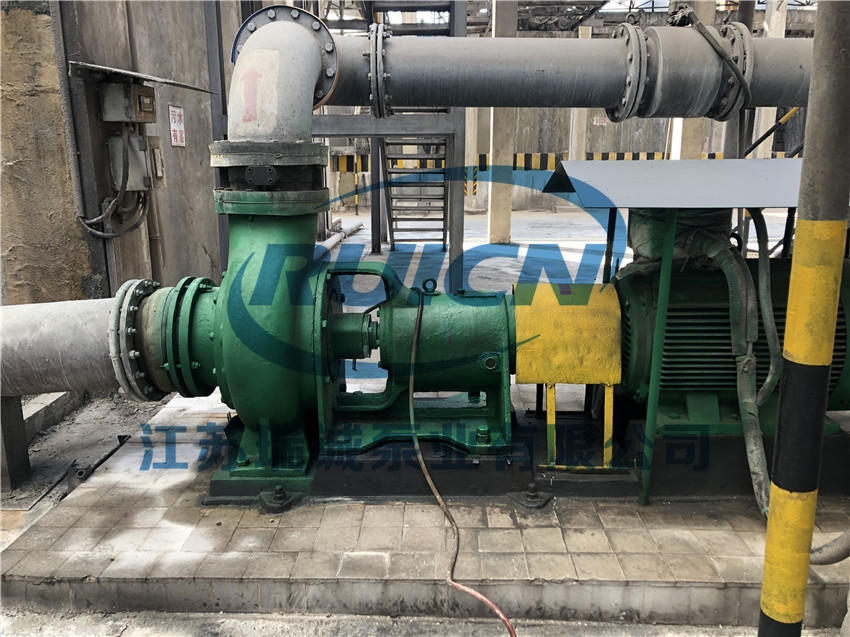

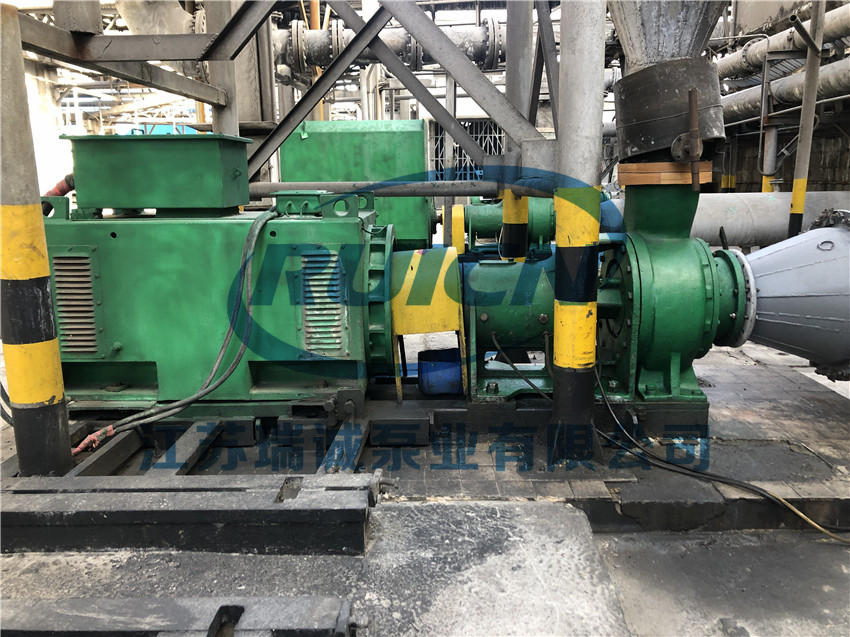

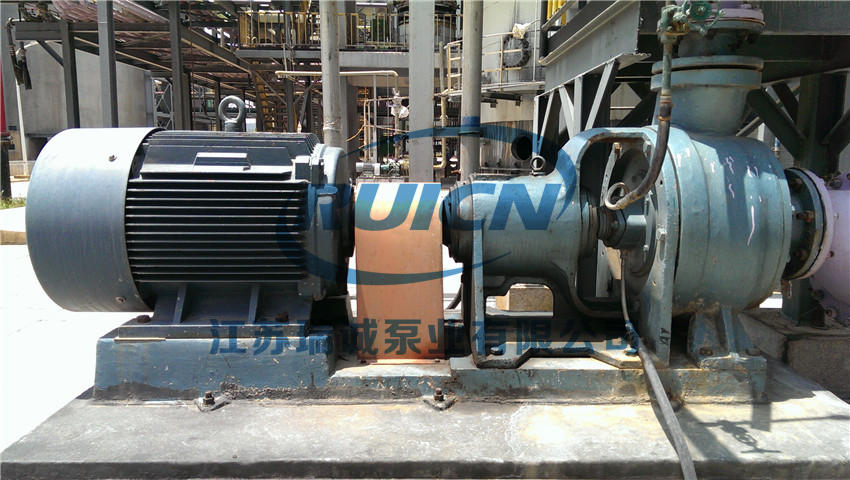

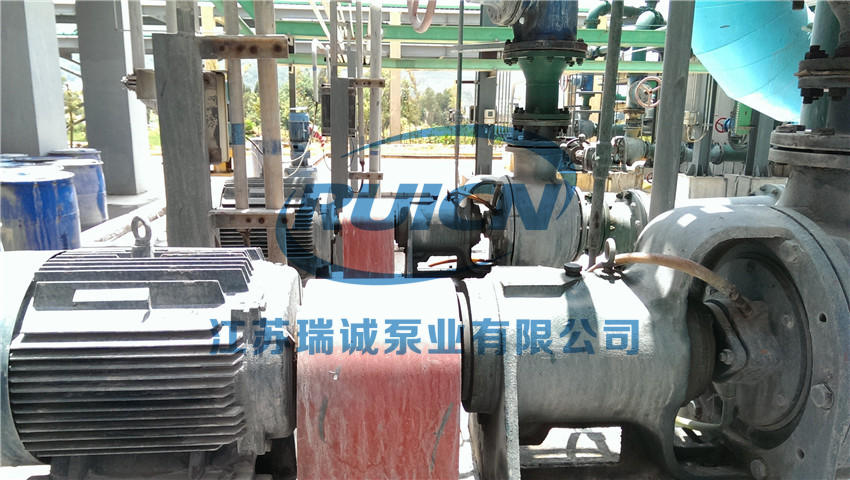

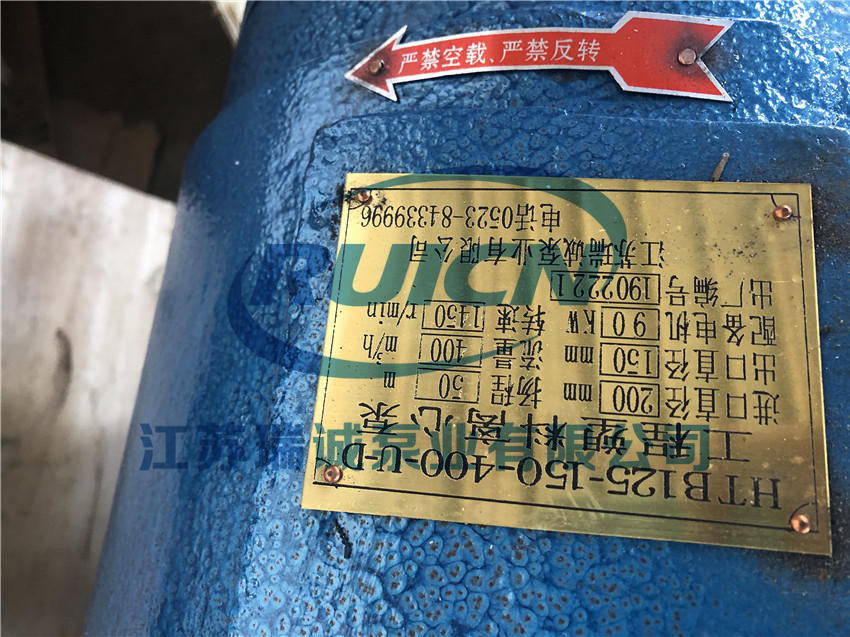

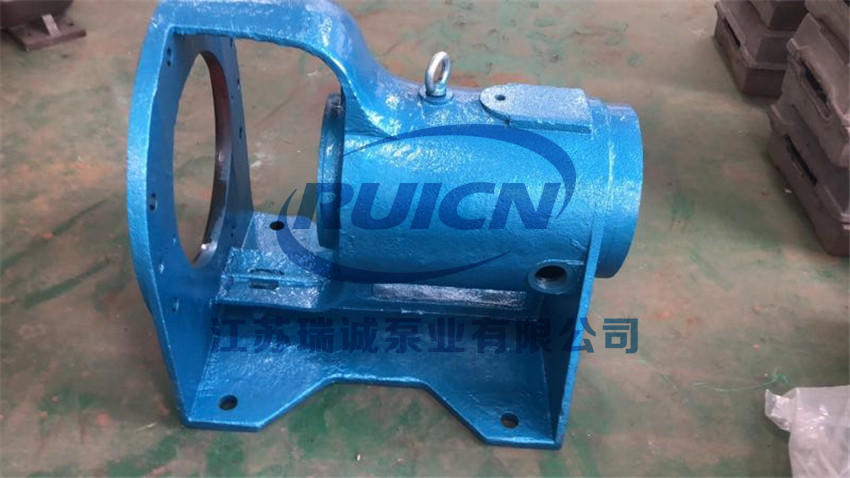

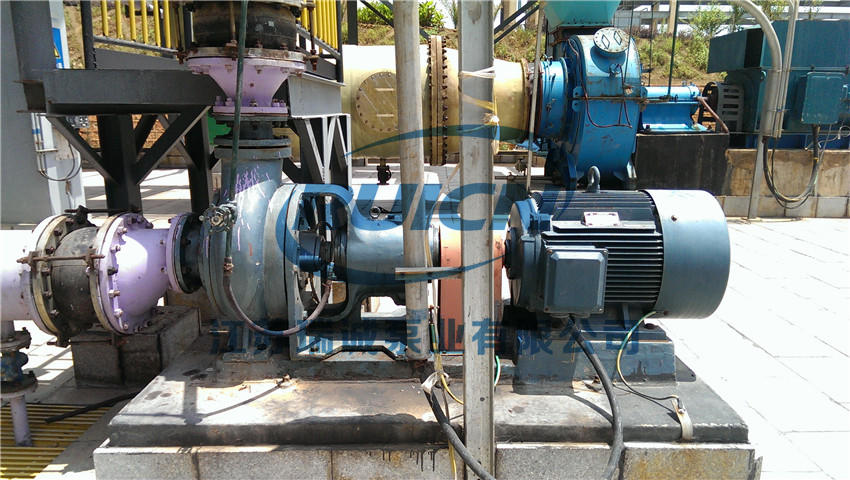

六、产品实拍及使用现场

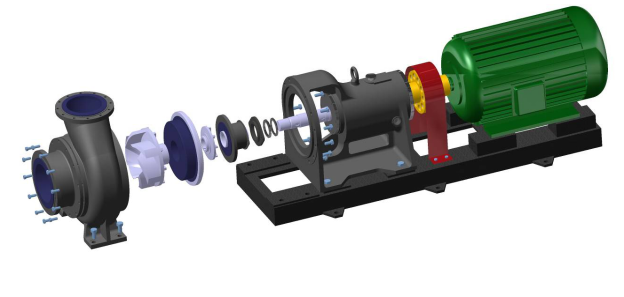

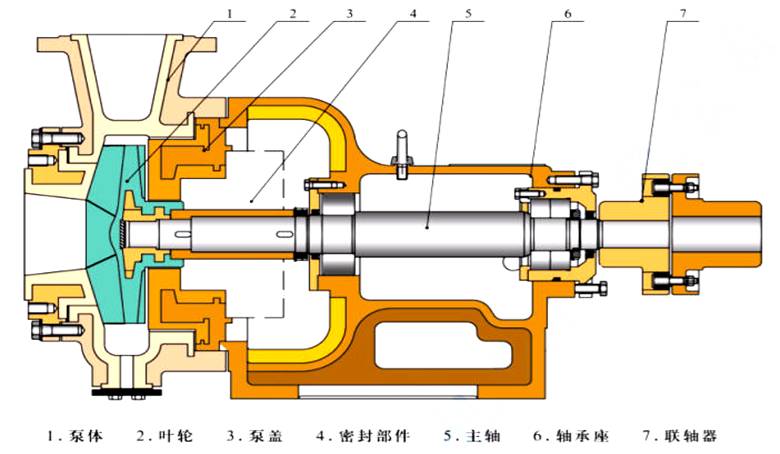

七、结构形式



八、性能参数


参数/型号

叶轮规格

额定转速2900转/分

额定转速1450转/分

汽蚀
余量
(m)

重量
(kg)

流量Q
  (m3/h)

扬程H
(m)

电机功率N介质比重(Kw)

效率η
%

流量Q
  (m3/h)

扬程
H(m)

电机功率N介质比重(Kw)

效率η
%

HTB50
-32
-125

标准

7.5

22

2.2

40

3.75

5.5

0.55

35

4.0

90

12.5

20

6.3

5.0

15.0

18

7.5

4.5

A

5

20

2.2

27





10

15

2.2

29





B

7.5

16

1.5

28





C

15

15

2.2

36





10

18

2.2

34





HTB50
-32
-160

标准

7.5

35

4.0

35

3.75

8.75

0.75

30

4.5

145

12.5

32

6.3

8.0

15.0

30

7.5

7.0

A

10

25

4.0

35





15

23.5

4.0

36





B

16.5

25

4.0

38





20

22

4.0

39





C

25

20

5.5

38





HTB50
-32
-200

标准

7.5

51.8

7.5

34

3.75

12.9

1.5

28

4.5

270

12.5

50

6.2

12.5

15.0

48

7.5

12

A

5

48

7.5

20





B

12

57

11

25





16

54

11

27





C

17.5

41

7.5

30





HTB50
-32
-250

标准

7.8

83.1

15

27

3.9

20.8

3.0

20

4.5

330

12.5

80

6.3

20

15

79

7.5

19.8

A

20

60

15

30





26

55.6

15

33





B

17

83

18.5

29





23

80

18.5

34





C

25

70

18.5

31





HTB65
-50
-160

标准

15

35.5

5.5

52

7.5

8.8

0.75

47

4.5

150

25

32

12.5

8.0

30

29

15.0

7.0

A

20

28

5.5

45







25

25


50







B

40

20


52


































HTB65
-40
-200

标准

15

52

15

40

7.5

13.3

1.1

35

5.0

250

25

50

12.5

12.5

30

48

15

12

A

15

41

11

33.4





20

40

34





27

39

45





B

25

40

40





C

20

40

31





30

35

36





HTB80
-65
-160

标准

30

35

11

58

15

8.75

1.5

54

4.5

170

50

32

25

8

60

29

30

7.13

A

40

28

7.5

58





B

60

25

11

48





C

52

22

7.5

57





65

18

11

54





75

15

11

50





HTB80
-50
-200

标准

30

57

22

52

15

14

2.2

48

5.2

310

50

50

25

12.5

60

46

30

11.5

A

43

42.5

15

48





54

39

51





60

36

49





B

42

51

18.5

49.5





58

47

55





65

45

55.4





C

70

41.5

18.5

55







参数/型号

叶轮规格

额定转速1450转/分

汽蚀
余量
(m)

重量

(kg)

流量Q
(m3/h)

扬程H
(m)

电机功率N
介质比重

(Kw)

效率η
%

HTB80
-50
-315

标准

15

32.6

11

35

5.2

610

25

32

32

30.9

HTB125
-100
-315

标准

60

37

22

54

5.5



730

100

32

120

30

A

80

30

18.5

51

B

110

20

15

52

C

140

34

30

58

HTB125
-100
-400

标准

80

51

37

52

5.5

1000

100

50

120

48

A

120

55

45

50

B

150

48

45

50

C

180

40

45

51

HTB150
-125
-315

标准

120

38

37

65

5.5

750

200

32

240

28

A

200

22

30

64

B

220

25

30

65

C

250

24

30

65

D

200

36

37

65

HTB150
-125
-400

标准

150

54

55

62

5.5

1020

200

50

240

45

A

225

47

75

55

B

200

42

55

56

C

200

45

55

57

HTB200
-150
-315

标准

280

35

55

68

5.5

760

315

32

360

30

A

320

18

37

62

B

350

24

45

64

C

370

20

45

64

HTB200
-150
-380

标准

310

43

75

68

5.5

1040

340

40

360

37

A

315

38

75

62

B

400

30

62

C

440

28

60

HTB200
-150
-400

标准

320

54

110

66

5.5

1600

400

50

440

48

A

405

37

75

62

B

370

40

90

61.5

C

400

45

110

60

HTB250
-200
-400

标准

400

45

132

68

5.5

1620

500

40

600

36

A

480

48

60

B

700

28

60

C

520

42

61



参数/型号

叶轮规格

额定转速980转/分

汽蚀余量
(m)

重量
(kg)

流量Q
(m3/h)

扬程H
(m)

电机功率N
介质比重

(Kw)

效率η
%

HTB500
-400
-700

标准

2300

53

450

82

8.0

5500

2500

50

2600

45

A

1600

65

450

74

2300

60.5

560

80

HTB450
-350
-800

标准

1865

76.8

710

77

8.0

6500

2200

72

2650

67

HTB350
-350
-450

标准

1500

18

132

62.5

6.0

2250

HTB500
-450
-750

标准

2400

60.5

710

77

8.0

6600

3000

55

3300

51.8

参数/型号

叶轮规格

额定转速740转/分

汽蚀余量
(m)

重量
(kg)

流量Q
(m3/h)

扬程H
(m)

电机功率N
介质比重

(Kw)

效率η
%

HTB500
-400
-700

标准

1890

32.8

280

71

8.0

5500

2200

26.6

2340

23.6

HTB700
-600
-900

标准

2750

63

710

84

5.0

6750

3290

60

3600

54

HTB600-600-700

标准

4800

24

450

82

6.0


HTB300
-250
400

标准

860

33

160

72

6.0

2200

1000

32

1180

31

A

1440

30

200

63

B

1200

25

160

62

C

960

22

110

60

750

26

110

60

D

960

36

200

63

HTB300
-250
-580

标准

850

51

250

70

6.0

2240

1000

50

1100

48.8

A

600

45

160

60

B

750

50

200

60

C

1200

45

250

68

D

1440

40

250

68

HTB300
-250
-600

标准

1300

59.6

355

67.5

8.0

2500

1400

58

355

69

1500

55

355

70

1600

53

400

70

A

600

55

250

56

B

800

55

250

57

C

1400

45

315

65

D





E

1440

60

400

70

HTB100
-80
-350

标准

33

32.9

15

40

5.2

620

50

32

75

29.7

九、安装、使用与维修说明
10.1搬运和安装
10.1.1搬运时应以泵底座为起重着力部位,避免震动、撞击。
10.1.2安装整套泵的基础必须牢固,有足够的强度,基础表面非常平坦,允许公差±1mm,地脚螺栓采用二次灌浆,因此在安装基础上要预留适当的凹槽和孔眼,二次灌浆前可用垫铁调整机组水平,其水平允差0.2/1000 mm。
10.1.3机组在运输安装过程中,可能会造成螺栓松动和相对位移,故机组落位后要重新进行校正一次,将电机和泵头重新调整,联轴器间应保证同心:检查联轴器间的端面间隙,外圆同心度可用直尺或其他仪表进行检查,测量联轴器的上下左右的错位不得超过0.15㎜,两联轴器端面间隙一周上最大和最小的间隙差别不超过0.15㎜,调整完毕后,再将泵和电机的地脚螺栓拧紧,并检查所有联接螺栓是否有松动现象。
10.1.4泵进口应低于液源面,并尽量靠近液源。当泵的安装位置高于液面(在泵的吸程允许范围内)时,应在吸入管端部装上底阀,并在排出管路上设置灌液螺孔或阀门,供启动前灌泵使用。
10.1.5泵的吸入管路和压出管路应有各自的支架,进出口须安装弹性接管,不允许管路的重量直接由泵来承受,以免把泵压坏。
10.1.6管路的进口直径不应小于泵进口直径,管路的出口直径不应大于泵出口直径,进口管路应水平无拱曲,确保灌液时空气排净。
10.1.7在安装时,切勿使螺钉、螺母、垫圈、焊渣等杂物落在管路或泵内,以免发生故障。
10.2安装与使用:
10.2.1启动
a.泵出口应安装一段直管,严禁直接安装弯管;并安置流量调节阀,停车前应处于关闭状态,开车以后应及时打开阀门。
b.首次开车要注意转向,从电机向泵壳,转向为顺时针旋转,严禁反转。当检查电机转向时,切勿联接联轴器,否则要损坏叶轮,须确认转向正确无误后再联接联轴器。
c.开车前,给泵的轴承座内注入润滑油,至油标的水平中心位置,以免轴承过热。泵运转时注意轴承座定期加油,润滑油宜选用N46号机械油。第一次换油300小时,以后每3000小时更换一次。
d.用手盘动联轴器,检查主、电联同心度偏差小于0.3㎜,应感觉轻松且轻重均匀,并注意泵内有无磨擦声和异物滚动等杂音。如有,应设法排除,并将联轴器的防护罩安装好。
e.打开进口阀,使输送液充满泵内。如泵的安装位置高于液面,启动前要灌泵或抽真空,使泵内和吸入管内充满液体,排净空气。
f.轴封有冷却水装置的泵,开车前先接通冷却水,启动电动机使泵运转,同时开启出口阀。泵正常运转时可继续接通,若条件不允许也可停掉,冷却水的流量和压力都没有要求,自来水即可。
10.2.2运转
a.要经常检查泵和电动机的温升情况,轴承的温升不应大于50℃,其极限温度不应大于80℃。
b.注意轴承座内油位的变化,经常控制在规定范围内,为保持油的清洁和良好的润滑,应定期更换润滑油。
c.在运转过程中,发现有不正常的声音或其它故障时,应立即停泵检查,待排除故障后才能继续运转。
d.绝不允许用吸入管路上的阀门来调节流量,以免产生汽蚀。
e.当泵的装置扬程小于泵的额定扬程时,必须关小出口阀门,使流量达到额定值,若出口阀门全开,则流量会大于额定值,电机可能会超功率,并且影响泵的使用寿命。
f.泵在关闭出口阀门时的运行称为闭压运行状态,全塑泵或衬塑泵的闭压运行时间应尽可能减短,常温介质以不超过5分钟为限,高温介质最好不要超过2分钟。
10.2.3停泵
a.关闭出口阀,再停止电动机运转。
b.关闭进口阀。
c.停止供应轴封处的冷却水。
d.当环境温度低于0℃时,停泵后应放净泵内液体,以防冰冻;当输送快速凝固的液体或易沉淀的砂浆时,停泵后也应将泵内液体放净,以免下次启动时发生故障。
f.输送易结晶、凝固、沉淀等介质,停泵后,应防止堵塞,及时用清水或其它介质冲洗泵和管道,是须将密封腔冲洗干净。
10.3使用机械密封注意事项
10.3.1机械密封适用于清洁的、无悬浮颗粒的介质。对新安装的管路系统和储液罐应认真冲洗干净,严防固体杂质进入机械密封端面而使密封失效。
10.3.2拆卸机械密封时应仔细,不允许用手锤、铁器等敲击,以免破坏动、静环密封面。安装时应检查所有密封元件有无损坏,如有,应修复或更换。
10.3.3装配中要注意消除偏差,紧固螺钉时应均匀紧固,避免发生偏斜,使密封失效。
10.3.4正确调整弹簧的压缩量,以轴封处不泄漏为宜。切勿弹簧压缩量过大,以免动、静环烧损。
10.4拆卸与组装
10.4.1拆卸
a.拆下泵体上的放液孔压板,排净泵内液体。
b.拆下进口接管。
c.拆下泵体。
d.固定联轴器,按运转方向的反向转动叶轮将其拆下。
e.填料密封结构,可先将泵盖连同轴套从轴上取下,然后取下轴套,再顺次拆下压盖,填料和填料环等。
f.机械密封结构,可先泵盖连同机械密封静环、静环压盖等取下,然后拆下静环压盖,取出静环;再将轴套连同机械密封组件从轴上取下,再将机械密封和轴套拆开。
g.动力密封结构,可先利用拆卸螺孔将轴封箱与泵盖分开,依次拆下泵盖和付叶轮,然后取下轴套,再顺次拆下压盖、油封和填料环等。
h.排净润滑油,拆下轴承座,松开轴承前后侧盖的联接螺栓,将轴承后侧盖、后轴承及主轴一起取出,再拆下前轴承。
10.4.2组装
a.将零部件清洗、擦净,如有开裂、磨损、硬化变形,则应更换新的。
b.按泵拆卸的相反顺序进行组装。
c.泵体与轴承座的联接螺栓不宜拧得太紧,应使其均匀受力,以不泄漏为宜。
d.调整间隙。

10.5可能发生的故障及消除方法

故障

原因

消除方法

打不出液体

1、电机转向不对

1、更换转向

2、泵内或吸入管内留有空气

2、重新灌液,排除空气

3、吸上扬程过高或灌注不足

3、降低泵位,增加进口处压力

4、吸入管路过小或有杂物阻塞

4、加大吸入管径,清除堵塞物

5、吸入管浸入深度不够或漏气

5、增大浸入深度或检修管路

流量不足

1、叶轮腐蚀严重

1、更换叶轮

2、转速不足

2、提高转速

3、叶轮与泵体间隙过大

3、重新调整间隙

4、压出口部分堵塞

4、清除淤塞部分

扬程不足

1、输送的液体中含有气体

1、降低液体温度排除气体

2、叶轮腐蚀严重

2、更换叶轮

3、转速不足

3、提高转速

功率过载

1、流量超过使用范围

1、按泵的使用范围进行运转

2、介质比重过大

2、更换较大功率电机

3、产生机械磨擦

3、检查磨擦处,调整或更换磨损零件

轴承发热

1、泵轴与电机轴不同心

1、调整同心

2、轴承座内缺油或油变质

2、加油或换油

杂音或振动

1、泵轴与电机轴不同心

1、调整同心

2、输送的液体中含有气体

2、降低液体温度排除气体

3、转子不平衡

3、更换零件

4、螺母有松动现象

4、拧紧各部位螺母

5、压出口部分堵塞

5、清除淤塞部分

6、轴承损坏

6、更换轴承

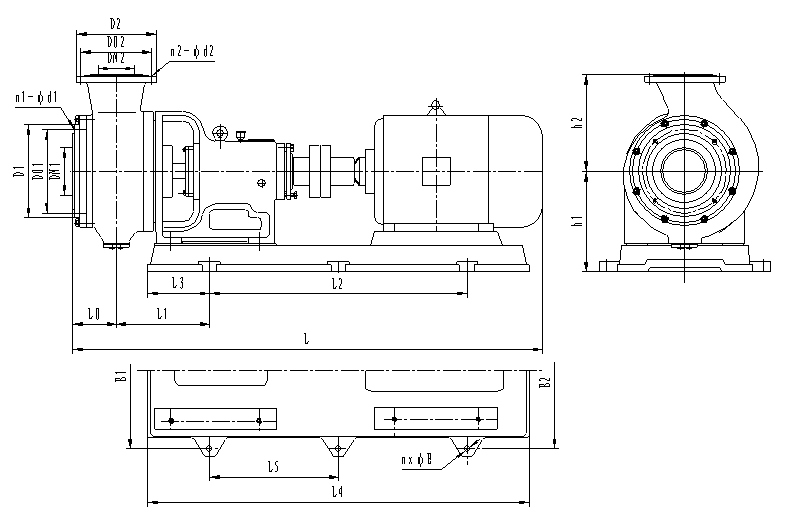

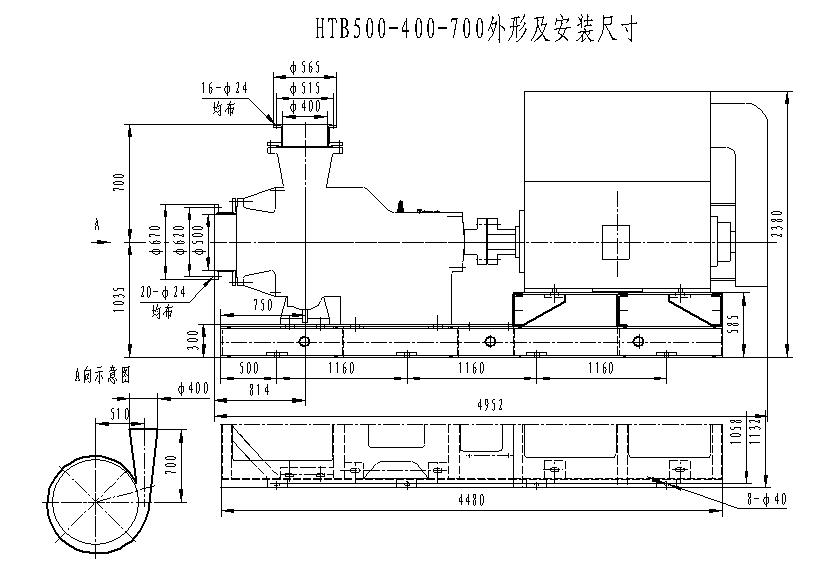

十、泵外形及安装尺寸

安装外形尺寸表

型  号

功率
(kW)

配带
电机

安      装      外      形      尺      寸

L

L0

L1

L2

L3

L4

B1

B2

h1

h2

L5

DN1

D01

D1

n1-φd1

DN2

D02

D2

n2-φd2

n-φE

HTB50-32-125

2.2

Y90L-2

830

80

160

460

100

660

300

300

220

145

0

50

125

160

4-M16

32

100

135

4-M16

4-φ20

3

Y100L-2

875

HTB50-32-160

4

Y112M-2

995

90

240

455

180

815

354

354

265

170

0

50

125

160

4-M16

32

110

145

4-M16

4-φ20

5.5

Y132S1-2

1070

HTB65-50-160

5.5

Y132S1-2

1070

90

240

455

180

815

354

354

265

180

0

65

145

180

4-M16

50

125

160

4-M16

4-φ20

7.5

Y132S2-2

HTB80-65-160

11

Y160M1-2

1205

100

250

520

180

880

390

390

265

180

0

80

160

195

4-M16

65

145

180

4-M16

4-φ20

15

Y160M2-2

HTB50-32-200

7.5

Y132S2-2

1201

94

253

600

180

975

400

355

290

190

0

50

145

180

4-M16

32

125

160

4-M16

4-φ20

HTB65-40-200

15

Y160M2-2

1341

96

350

640

230

1100

400

400

290

210

0

65

160

195

4-M16

40

125

160

4-M16

4-φ20

18.5

Y160L-2

1386

HTB80-50-200

22

Y180M-2

1415

100

247

755

185

1125

460

460

300

220

0

80

160

195

4-M16

50

145

180

4-M16

4-φ20

HTB50-32-250

18.5

Y160L-2

1386

96

285

780

180

1120

460

460

310

225

0

50

145

180

4-M16

32

125

160

4-M16

4-φ20

HTB80-50-315

11

Y160M-4

1748

300

365

870

250

1370

610

610

420

450

0

80

160

195

8-φ18

50

125

160

4-φ18

4-φ26

HTB125-100-315

22

Y180L-4

1710

150

350

870

250

1370

610

610

420

355

0

125

240

280

8-M20

100

240

280

8-M20

4-φ26

30

Y200L-4

1775

HTB150-125-315

37

Y225S-4

1835

160

388

905

260

1425

610

610

420

365

0

150

270

310

8-M20

125

240

280

8-M20

4-φ26

45

Y225M-4

1860

HTB200-150-315

55

Y250M-4

1965

179

414

990

280

1550

655

655

420

400

0

200

350

390

8-M20

150

295

335

8-M20

4-φ26

HTB200-150-380

75

Y280S-4

2010

160

180

1200

300

1830

670

670

475

450

600

200

310

360

12-M20

150

250

300

8-M20

6-φ20

HTB100-80-350

18.5

Y160L-4

1755

282

361

870

250

1370

610

610

420

492

0

100

180

220

8-φ18

80

160

200

4-φ18

4-φ26

HTB125-100-400

45

Y225M-4

1891

163

212

1050

360

1755

690

610

485

420

0

125

240

280

8-M20

100

240

280

8-M20

4-φ26

55

Y250M-4

1936

163

197

1090

360

1812

690

690

75

Y280S-4

2001

163

168

1200

300

1830

670

670

475

420

600

6-φ20

HTB150-125-400

55

Y250M-4

1983

170

197

1090

360

1812

690

690

485

420

0

150

270

310

8-M20

125

240

280

8-M20

4-φ26

75

Y280S-4

2053

170

180

1200

300

1830

670

670

475

420

600

150

270

310

8-M20

125

240

280

8-M20

6-φ20

HTB200-150-400

110

Y315S-4

2630

200

125

1800

300

2400

850

850

560

450

900

200

350

390

12-M20

150

295

335

8-M20

6-φ28

HTB250-200-400

132

Y315M-4

2705

200

125

1800

300

2400

850

850

560

450

900

250

350

390

12-M20

200

295

335

8-M20

6-φ28

HTB300-250-400

160

Y315L1-4

2877

350

57

1900

300

2500

850

850

580

580

950

300

460

500

12-M20

250

400

440

12-M20

6-φ35

安装外形尺寸表

型  号

功率
(kW)

配带
电机

安      装      外      形      尺      寸

L

L0

L1

L2

L3

L4

B1

B2

h1

h2

L5

DN1

D01

D1

n1-φd1

DN2

D02

D2

n2-φd2

n-φE

HTB300-250-580

250

Y355M-4

3120

355

271

1650

450

2580

850

850

620

580

825

300

460

500

12-M20

250

400

440

12-M20

6-φ35

HTB300-250-600

315

Y355L-4

3250

350

270

1650

450

2580

850

850

620

650

825

300

460

500

12-M20

250

400

440

12-M20

6-φ35

355

YKK4003-4

3537

350

270

2200

450

3225

850

970

620

650

1100

300

460

500

12-M20

250

400

440

12-M20

6-φ35

HTB350-350-450

132

Y315L2-6

2900

350

80.5

1900

300

2500

850

850

670

650

950

350

515

565

16-M20

350

515

565

16-M20

6-φ35





上一篇:HTB-ZK型耐腐蚀陶瓷泵

下一篇:没有了!

热销产品

为您提供耐腐耐磨砂浆泵,工程塑料泵,蒸发循环泵等方面的专属解决方案

联系我们

联系人:刘经理

手机:15371560918

电话:0523-84339996

邮箱:sales@jsruicn.com

地址:靖江市经济开发区新桥园区

Copyright © 2017-2020 江苏瑞诚泵业有限公司 All Rights Reserved. 备案号码:苏ICP备17024166号-2

服务咨询热线

15371560918

提供完善的泵类解决方案

在线咨询

点击这里给我发消息 售前咨询专员

点击这里给我发消息 售后服务专员

在线咨询

免费通话

24小时免费咨询

请输入您的联系电话,座机请加区号

免费通话

微信扫一扫

微信联系
返回顶部
