IHF型氟塑料离心泵

时间:2020-06-22   访问量:5402
IHF型氟塑料离心泵

IHF型氟塑料离心泵实拍视频:

IHF型氟塑料离心泵使用现场实拍视频

一、概述

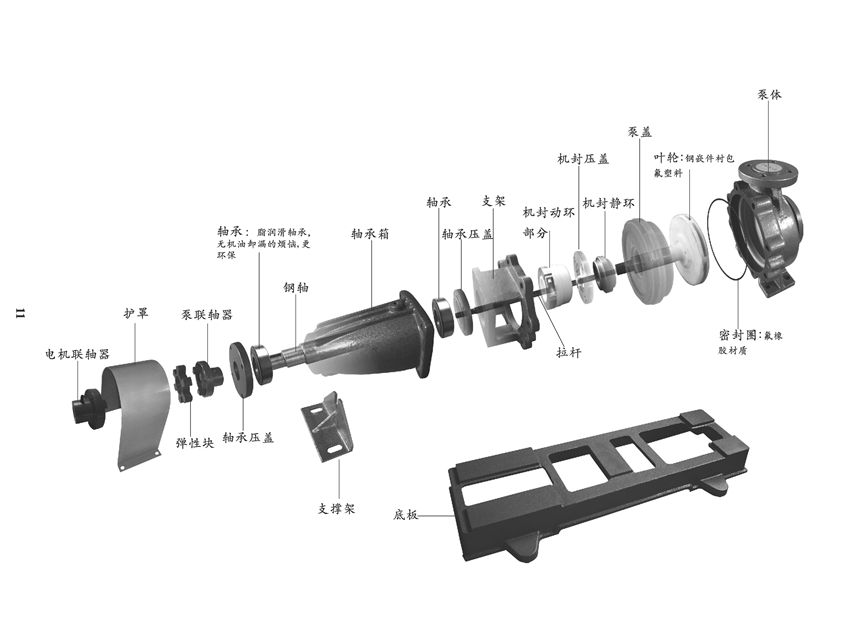

  IHF氟塑料离心泵简称为“IHF离心泵”是单级、单吸、悬臂式离心泵,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用四氟填充材料,进出口均采用铸钢体加固。可参照国际标准ISO2858标准研发设计。

  IHF氟塑料离心泵具有很高的耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点,有WB2外装波纹管式和IHF-N内装双端面专利机械密封两种结构。

二、用途

  IHF氟塑料离心泵广泛通用于化工、制药、石油、冶金、染料、冶炼、电力、电镀、农药、造纸、食品、纺织等行业酸洗工艺、制酸制碱、喷漆工艺、有色金属冶炼中的电解液输送、离子膜项目中的氯水输送、废水处理、电镀、农药领域。

  IHF氟塑料离心泵在-85℃~200℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质,是目前重要的耐腐蚀设备之一。

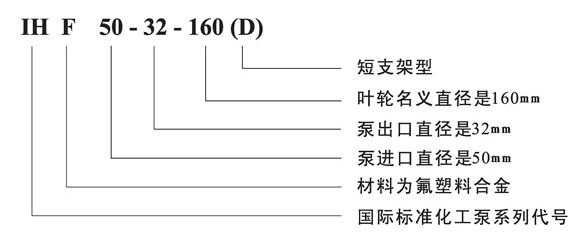

三、型号意义


四、性能参数

序号型号(Model)转速(Rev) =2900r/min   介质密度(Medium density)=1000kg/m³
流量扬程效率进口出口汽蚀余量电机功率整机重量
FlowPump headηInletOutletNpshPowerWeight
(m³/h)(m)(%)(mm)(mm)(m)(kw)(kg)
1IHF32-25-1253.62026322031.585
2IHF 32-20-1603.63220322032.290
3IHF40-25-1256.32035φ40φ2531.578
4IHF40-25-1606.33232φ40φ2532.292
5IHF40-25-2006.35025φ40φ2534147
6IHF40-25-2506.38023φ40φ25311233
7IHF50-32-12512.52051φ50φ3232.290
8IHF50-32-16012.53245φ50φ3234125
9IHF50-32-20012.55039φ50φ3237.5166
10IHF50-32-25012.58035φ50φ32511235
11IHF50-32-31512.511020φ50φ32530300
12IHF65-50-125252062φ65φ503.5399
13IHF65-50-160253257φ65φ503.55.5146
14IHF65-40-200255052φ65φ403.511214
15IHF65-40-250258049φ65φ403.518.5297
16IHF80-65-125502066φ80φ6545.5146
17IHF80-65-160503264φ80φ65411214
18IHF80-50-200505063φ80φ50415230
19IHF80-50-250508057φ80φ504.530393
20IHF100-80-1251002066φ100φ804.511215
21IHF100-80-1601003271φ100φ80515254
22IHF100-65-2001005067φ100φ65530382
23IHF100-65-2501008065φ100φ65545540
24IHF125-80-1601603270φ125φ80530477
25IHF125-100-2002005065φ125φ100655630
序号型号(Model)转速(Rev) =1450r/min   介质密度(Medium density)=1000kg/m³
流量扬程效率进口出口汽蚀余量电机功率整机重量
FlowPump headηInletOutletNpshPowerWeight
(m³/h)(m)(%)(mm)(mm)(m)(kw)(kg)
1IHF40-25-1253.2532φ40φ2530.5570
2IHF40-25-1603.2828φ40φ2530.5575
3IHF40-25-2003.212.523φ40φ2530.5580
4IHF40-25-2503.22020φ40φ2521.585
5IHF50-32-1256.3545φ50φ3230.5573
6IHF50-32-1606.3840φ50φ3230.5591
7IHF50-32-2006.312.533φ50φ3231.1105
8IHF50-32-2506.32030φ50φ3251.5128
9IHF65-50-12512.5555φ65φ503.50.5580
10IHF65-50-16012.5851φ65φ503.51.192
11IHF65-40-20012.512.546φ65φ403.51.5110
12IHF65-40-25012.52043φ65φ403.53140
13IHF80-65-12525564φ80φ6541.1110
14IHF80-65-16025862φ80φ6541.5110
15IHF80-50-2002512.557φ80φ5042.2120
16IHF80-50-250252053φ80φ504.54140
17IHF100-80-12550564φ100φ804.51.5130
18IHF100-80-16050868φ100φ8052.2140
19IHF100-65-2005012.564φ100φ6554320
20IHF100-65-250502062φ100φ6557.5350
21IHF125-80-16080869φ125φ8054300
22IHF125-100-20010012.564φ125φ10067.5375
23IHF125-100-2501002063φ125φ100615386
24IHF125-100-3151003260φ125φ100318.5480
25IHF150-125-2502002067φ150φ125722500
26IHF150-125-3152003265φ150φ125745660
27IHF150-125-4002005061φ150φ125775860
28IHF200-150-2504002069φ200φ1507.545680
29IHF200-150-3154003268φ200φ1507.575940
30IHF200-150-4004005063φ200φ1507.51101160
31IHF300-250-40011504070φ300φ25082002300

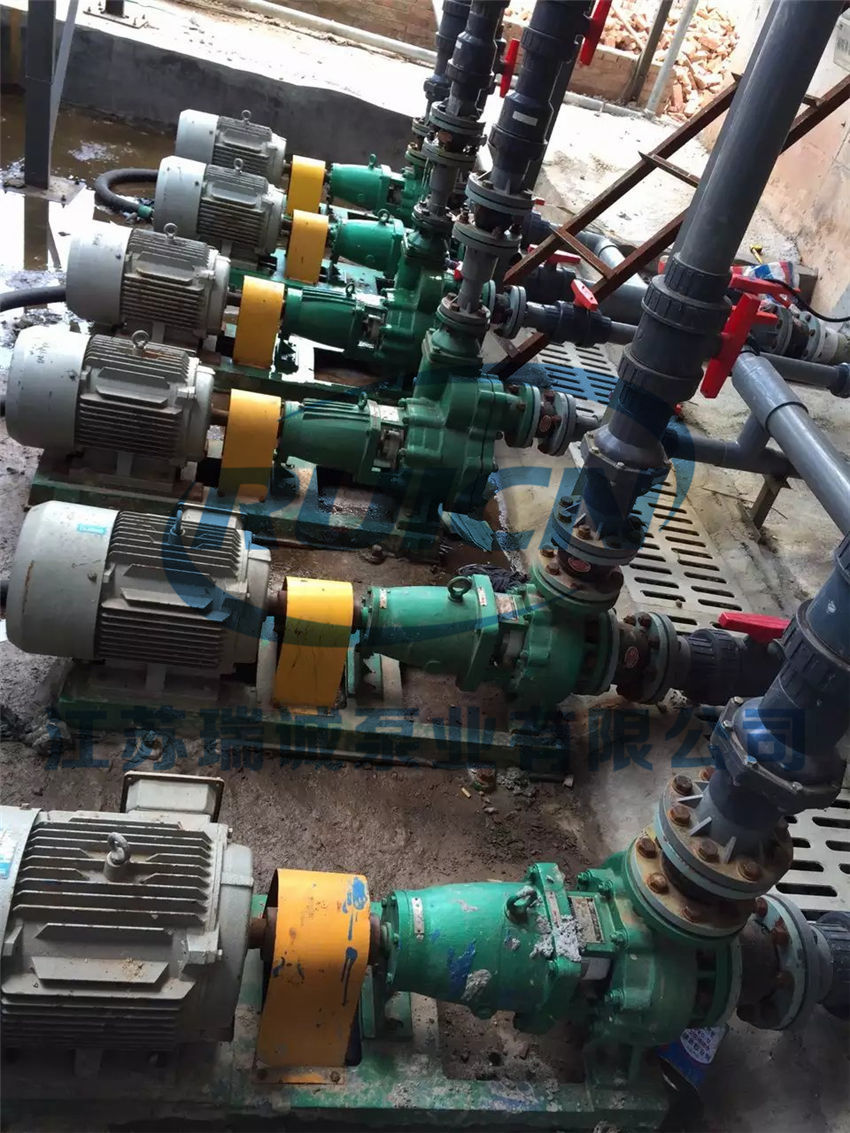

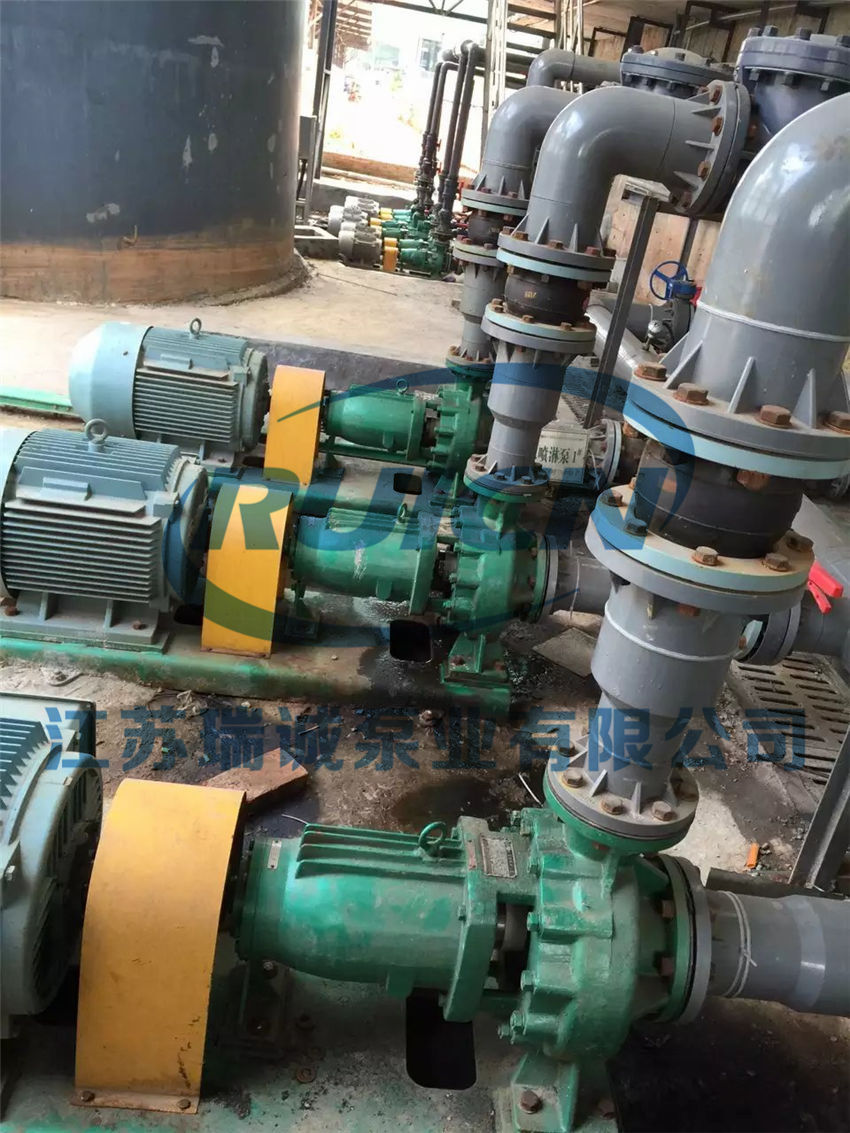

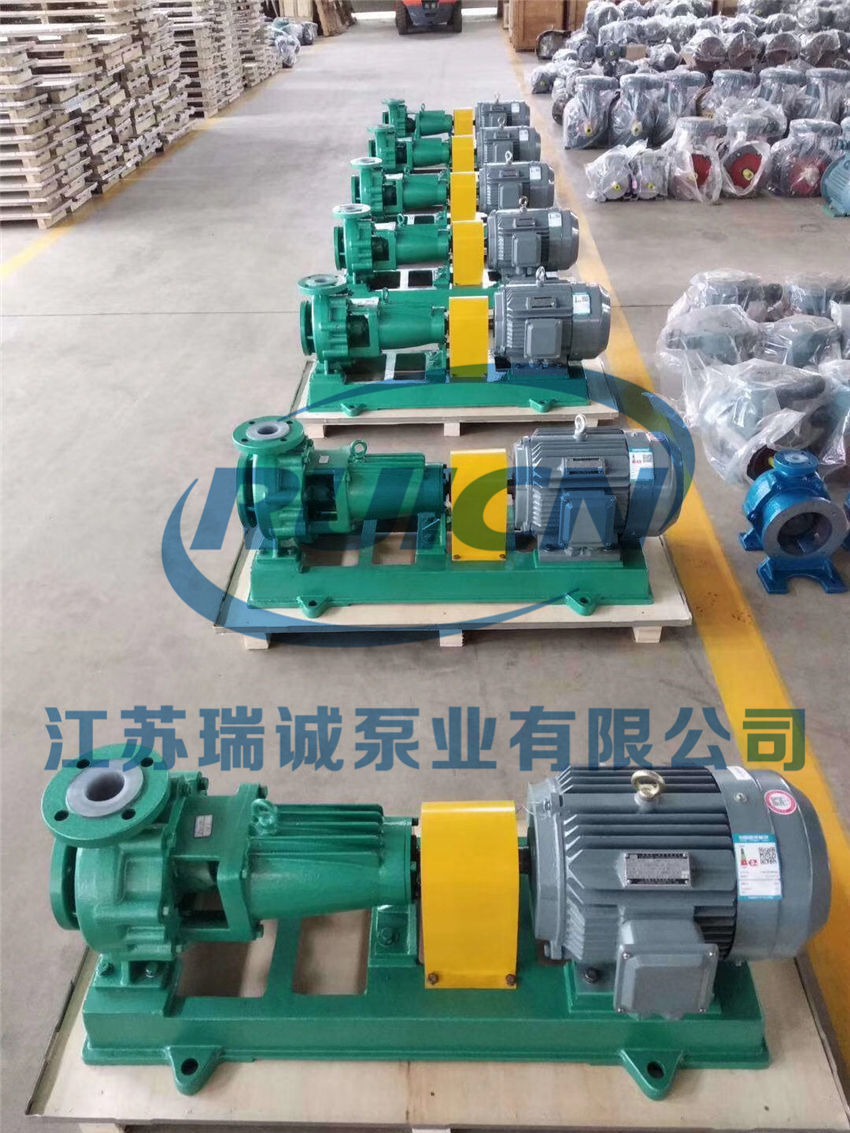

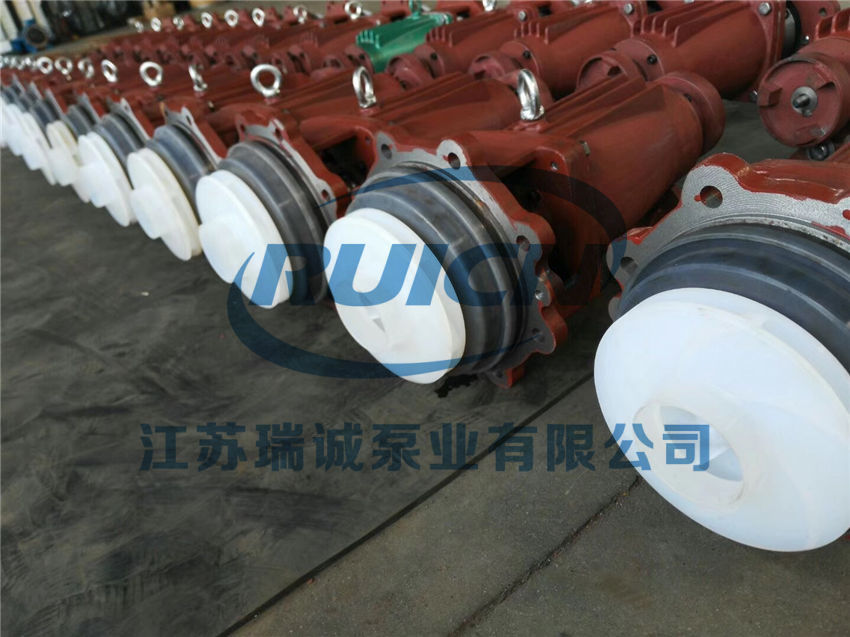

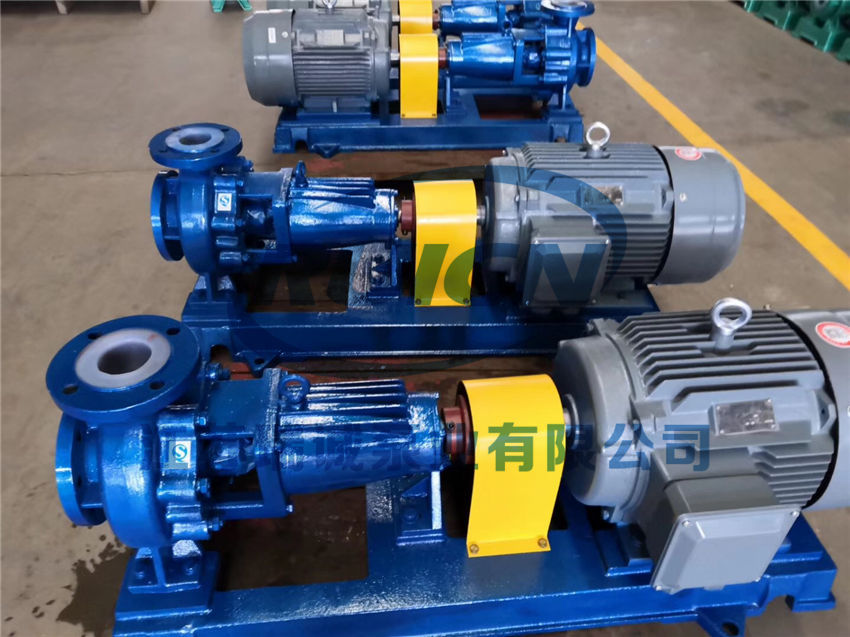

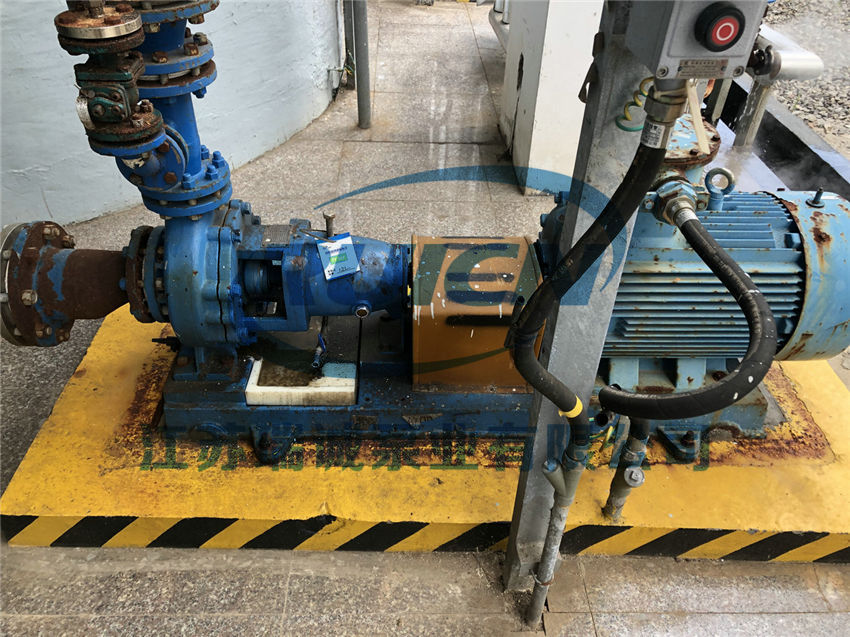

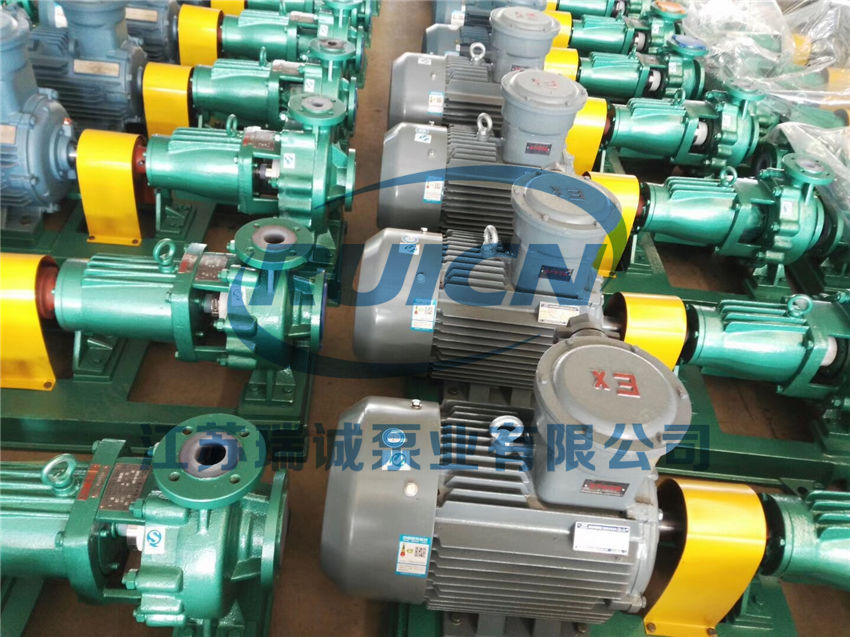

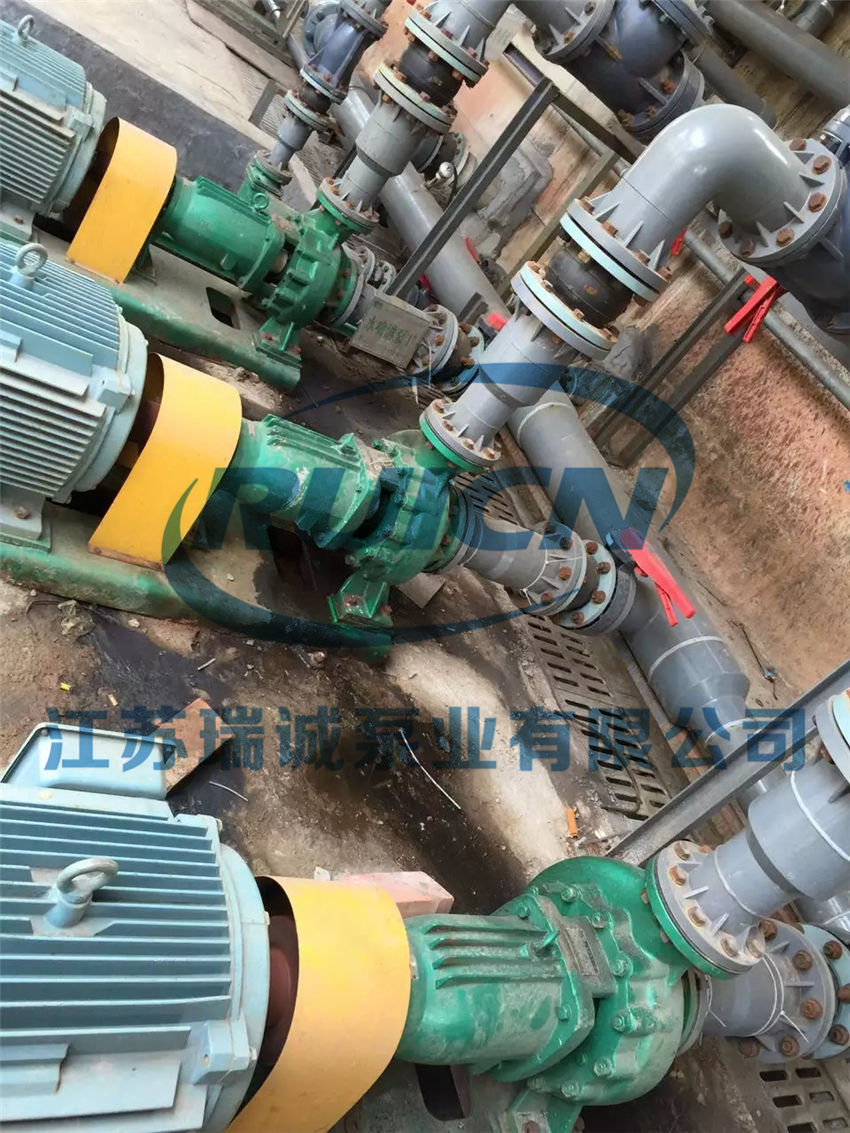

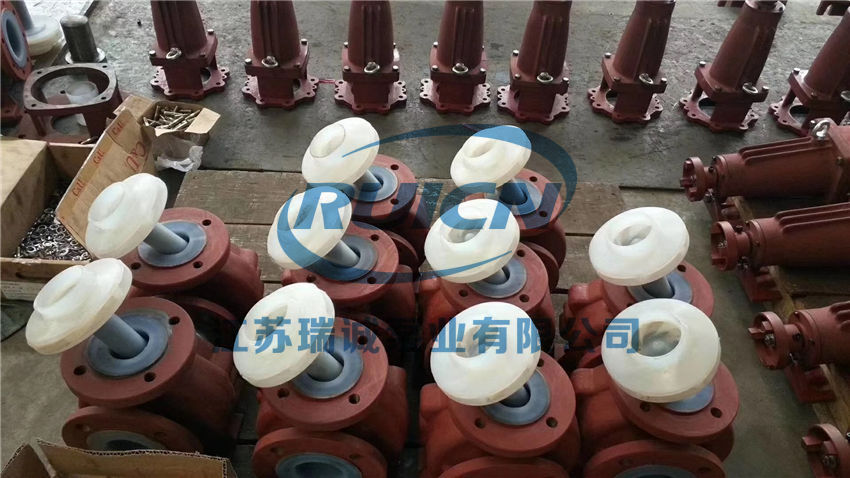

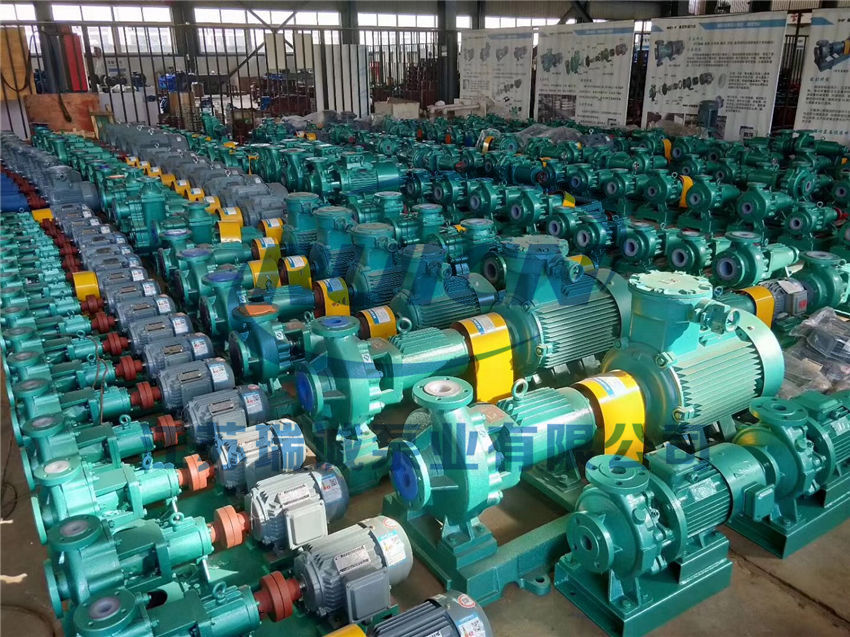

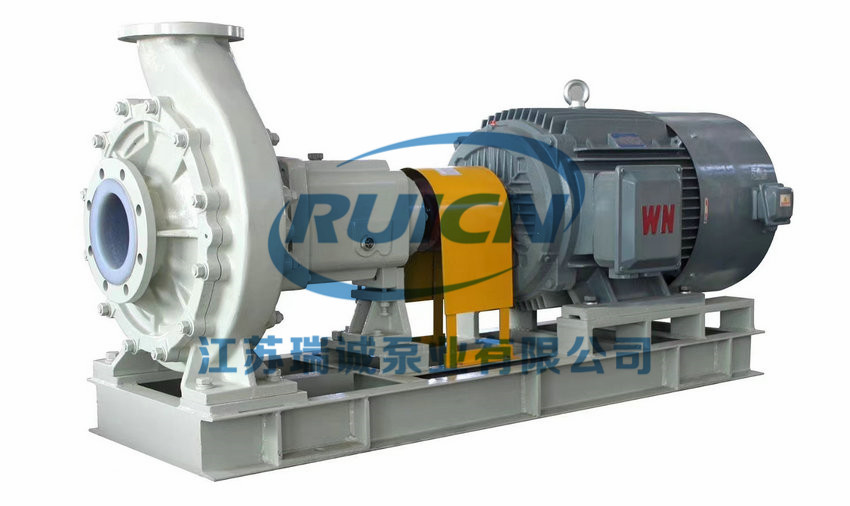

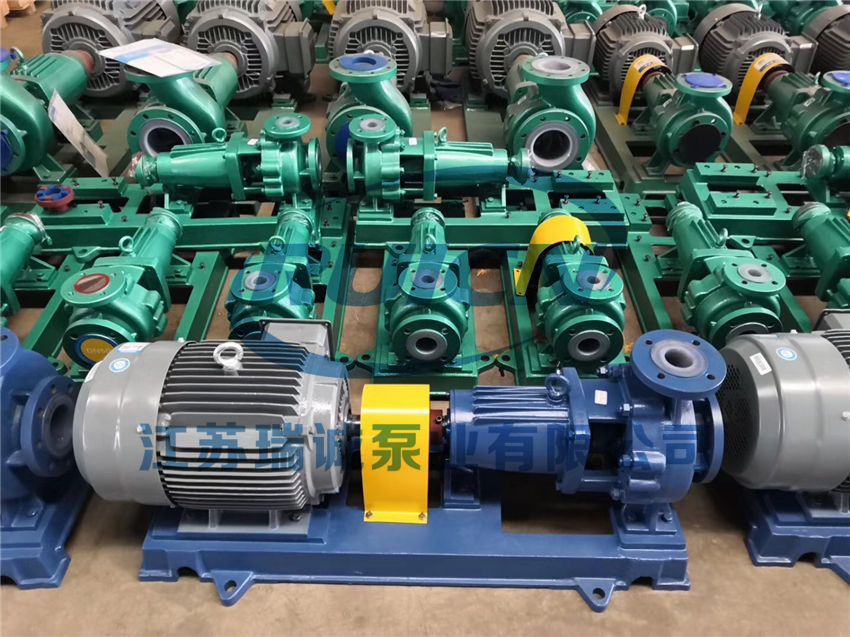

五、产品实拍及使用现场





















psb (8).jpg


psb (10).jpg


psb (12).jpg
